6 Lossy Compression Algorithms¶
说明
本文档仅涉及部分内容，仅可用于复习重点知识
1 Distortion Measures¶
衡量近似值与原始值之间差异的数学量
- 均方误差 \(MSE = \dfrac{1}{N}\sum\limits_{n=1}^N(x_n-y_n)^2\)
- 信噪比 \(SNR = 10\log_{10}\dfrac{\sigma_x^2}{\sigma_d^2}\)。信号大小相对于误差的大小。值越大越好

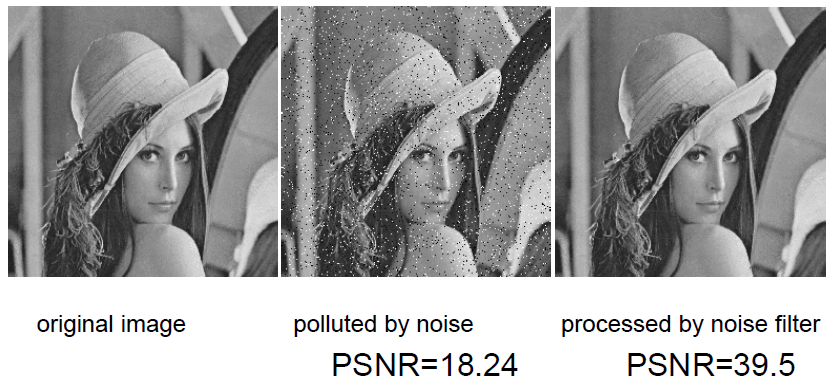

- 峰值信噪比 \(PSNR = 10\log_{10}\dfrac{\text{PeakValue}^2}{\sigma_d^2}\)。信号峰值相对于误差的大小
2 The Rate-Distortion Theory¶
有损压缩总是在码率与失真之间进行权衡
- 码率 (Rate)：压缩后每个数据单元（如图像中每个像素）平均占用的比特数。码率越高，文件越大
- 失真 (Distortion, D)：压缩后数据与原始数据的差异程度，通常用 MSE 或 PSNR 来衡量。失真越大，质量损失越多

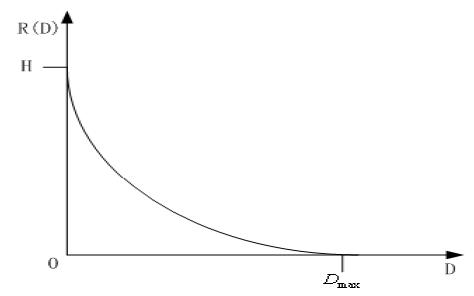

率失真函数 R(D)：在保证失真不超过 D 的前提下，数据能够被编码的最低码率 R
- 当 D = 0 时，R(D) 于信源的熵 H
- 当 R(D) = 0 时，意味着没有信息被编码，失真达到最大值
它定义了编码算法性能的极限，用于评估不同算法的好坏
3 Quantization¶
量化是绝大多数有损压缩算法中产生损失的步骤。但是量化能够减少数据中不同数值的数量
每个量化器都有其独特的输入范围划分和输出值集合
3.1 Uniform Scalar Quantization¶
均匀标量量化：将输入域划分为等间距的区间
- 决策边界 (Decision Boundaries)：区间的端点
- 再生/输出值 (Reconstruction Values)：区间的中点
- 步长 (Step size, Δ)：区间的长度

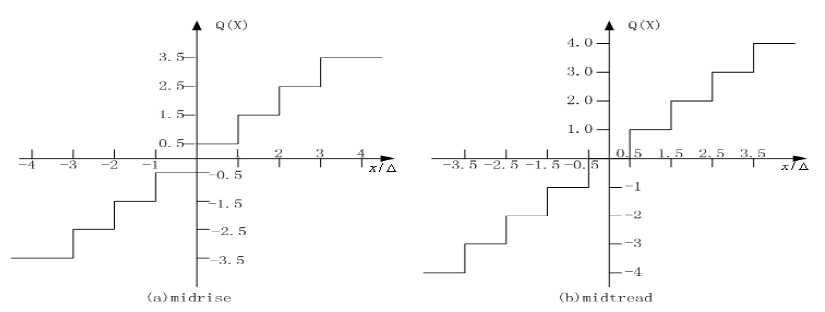

有两种类型：
- Midrise (中升型)：输出偶数个电平。有一个区间包围着零点
- Midtread (中平型)：输出奇数个电平。零点本身是一个输出值
量化公式（给定步长 \(Δ=1\) ）：
- Midrise: \(Q(x)=⌊x⌋+0.5\)
- Midtread: \(Q(x)=⌊x+0.5⌋\)
性能分析：
- 码率 \(R = \log_2 M\)（M 为量化级数）
- 步长：\(\Delta = 2X_{max}/M\)
两种失真：
- 颗粒失真 (Granular Distortion)：输入有界时，量化器产生的误差（主要关注对象）
- 过载失真 (Overload Distortion)：输入超出量化范围（大于 \(X_{max}\) 或小于 \(X_{max}\)）时产生的误差
对于 Midrise 量化器，如果输入是均匀分布的，可以推导出：SQNR 约等于 6.02n dB。因此，每增加 1 bit 的编码位数，SQNR 提高约 6dB
3.2 Nonuniform Scalar Quantization¶
如果输入信号不是均匀分布的（例如语音或图像信号通常集中在某些值附近），均匀量化效率很低
策略：
- 在信号密集的区域增加决策级数（减小步长）
- 在信号稀疏的区域减少决策级数（增大步长）
常见方法：
- Lloyd-Max 量化器：基于最小均方误差准则设计的最佳量化器

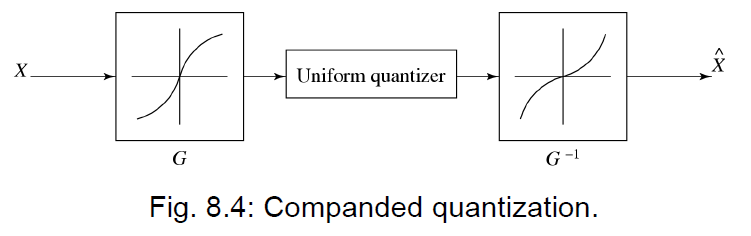

- 压扩器 (Companded Quantizer)：压缩函数 (Compressor \(G\)) → 均匀量化器 → 扩展函数 (Expander \(G^{-1}\))。常用的压扩函数有 μ-law 和 A-law（常用于语音编码）
4 Transform Coding¶
信息论指出，对向量进行编码比对单个标量编码更高效
去相关 (De-correlation)：输入向量 X 中的相邻样本通常具有很强的相关性（冗余）。通过线性变换 T 得到 Y。如果 Y 的分量相关性很低（甚至不相关），那么 Y 就可以被更高效地编码
DCT（离散余弦变换）是一种广泛使用的去相关变换
考虑一个由 8 个像素点组成的序列

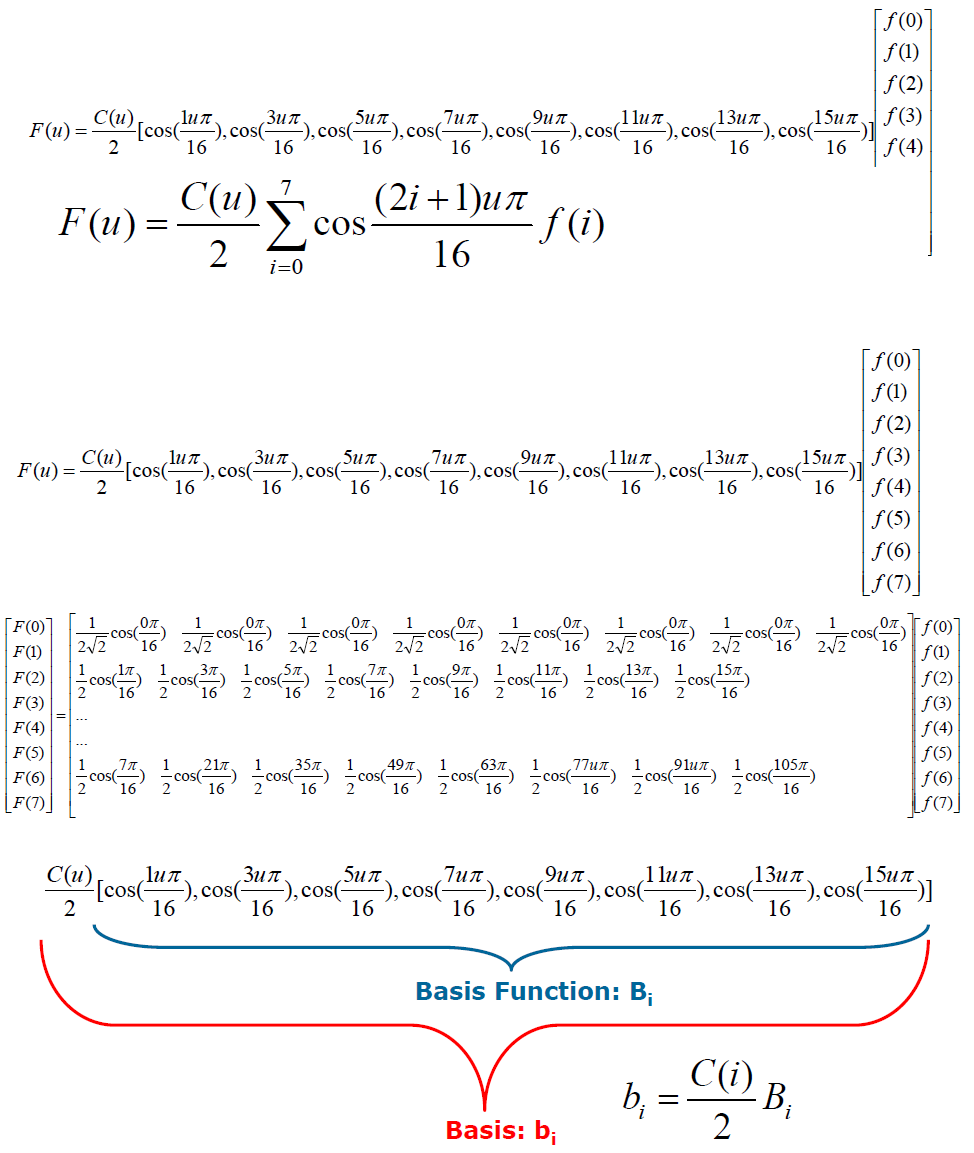

一维 DCT 正变换：
\(F(u) = \dfrac{C(u)}{2}\sum\limits_{i=0}^7\cos\dfrac{(2i+1)u\pi}{16}f(i)\)
\(C(u) = \begin{cases} \dfrac{\sqrt{2}}{2} & u = 0\\ 1 & u ≠ 0 \end{cases}\)

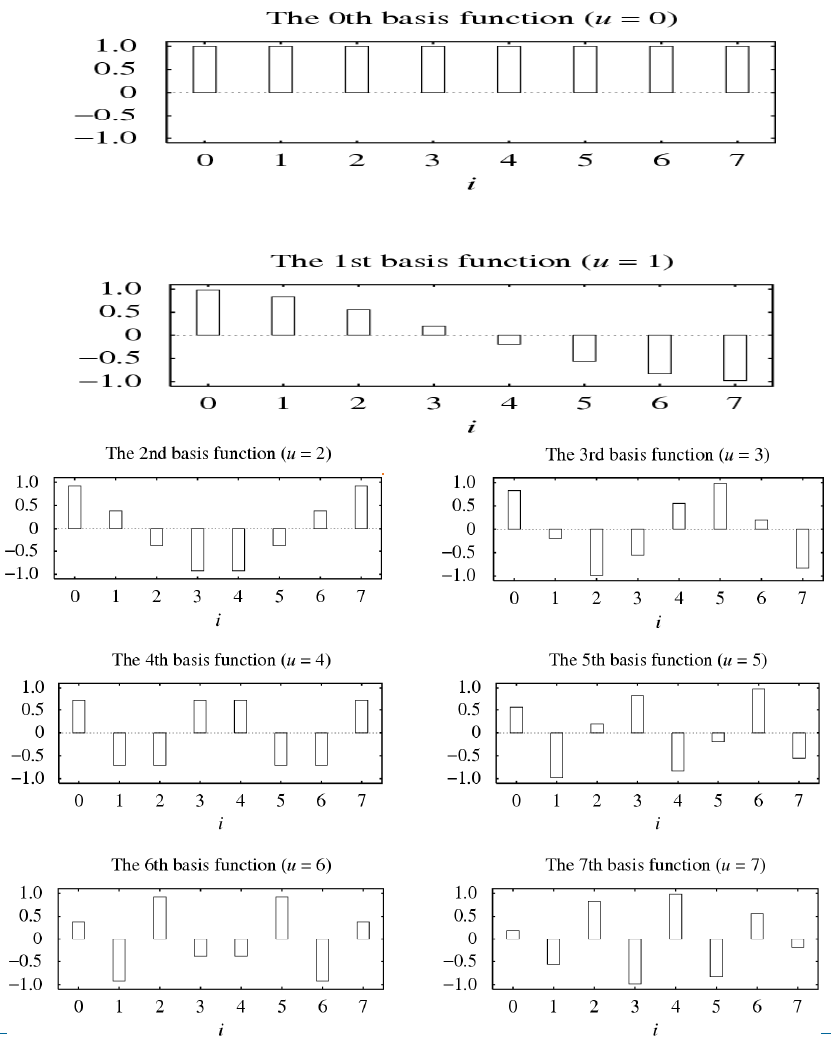

\(i\)：空间域/时域样本索引。表示输入信号的位置；\(u\)：频率索引。表示余弦波的频率
- 当 \(u=0\) 时，\(F(u)\) 是 DC 系数，代表信号的平均值
- 当 \(u ≠ 0\) 时，\(F(u)\) 是 AC 系数，代表信号变化的分量（频率从低到高）
一维 DCT 逆变换：
\(\tilde{f}_i = \sum\limits_{i=0}^7\dfrac{C(u)}{2}\cos\dfrac{(2i+1)u\pi}{16}F(u)\)

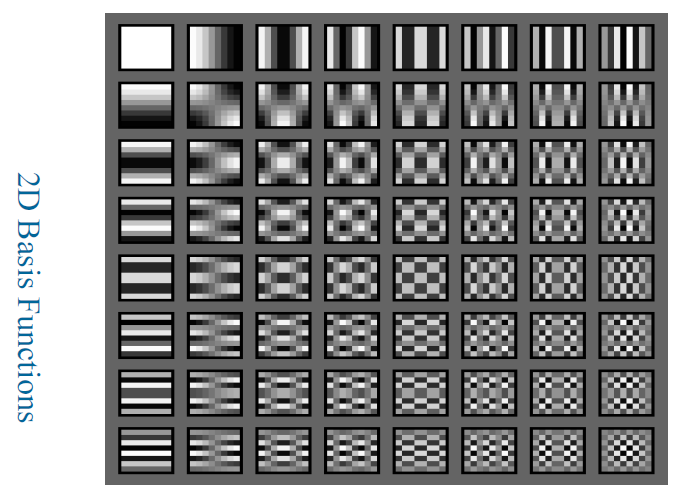

考虑 8x8 大小的像素块：
二维 DCT：\(F(u,v)=\dfrac{1}{4}C(u)C(v)\sum\limits_{i=0}^7\sum\limits_{j=0}^7f(i,j)\cos(\dfrac{\pi}{16}(2i+1)u)\cos(\dfrac{\pi}{16}(2j+1)v)\)
2D DCT 可以分解为两次 1D DCT（先对行，再对列），大大减少了计算量
- DCT：只涉及实数运算
- DFT：涉及复数运算（实部 + 虚部）
DCT 相当于对一个对称扩展后的输入信号进行 DFT。DCT 避免了 DFT 在块边界处的不连续性，更适合图像压缩
5 Wavelet-Based Coding¶
DFT/DCT 的局限：在频域有很好的分辨率，但在时间（空间）域没有分辨率（即无法同时精确定位时间和频率）
小波的目标便是在时间和频率上都具有良好的分辨率
最简单的小波变换是 Haar 变换
输入序列：{10, 13, 25, 26, 29, 21, 7, 15}
变换操作：
- 计算平均值：\(x_{n-1,i}=\dfrac{x_{n,2i} + x_{n,2i+1}}{2}\)。得到序列 {11.5, 25.5, 25, 11}
- 计算差值：\(d_{n-1,i} = \dfrac{x_{n,2i} - x_{n,2i+1}}{2}\)。得到序列 {−1.5, −0.5, 4, −4}
将平均值序列和差值序列拼接得到结果序列：{11.5, 25.5, 25, 11, −1.5, −0.5, 4, −4}
原始数据可以通过以下公式完美重构：
- \(x_{n,2i} = x_{n-1,i} + d_{n-1,i}\)
- \(x_{n,2i+1} = x_{n-1,i} - d_{n-1,i}\)

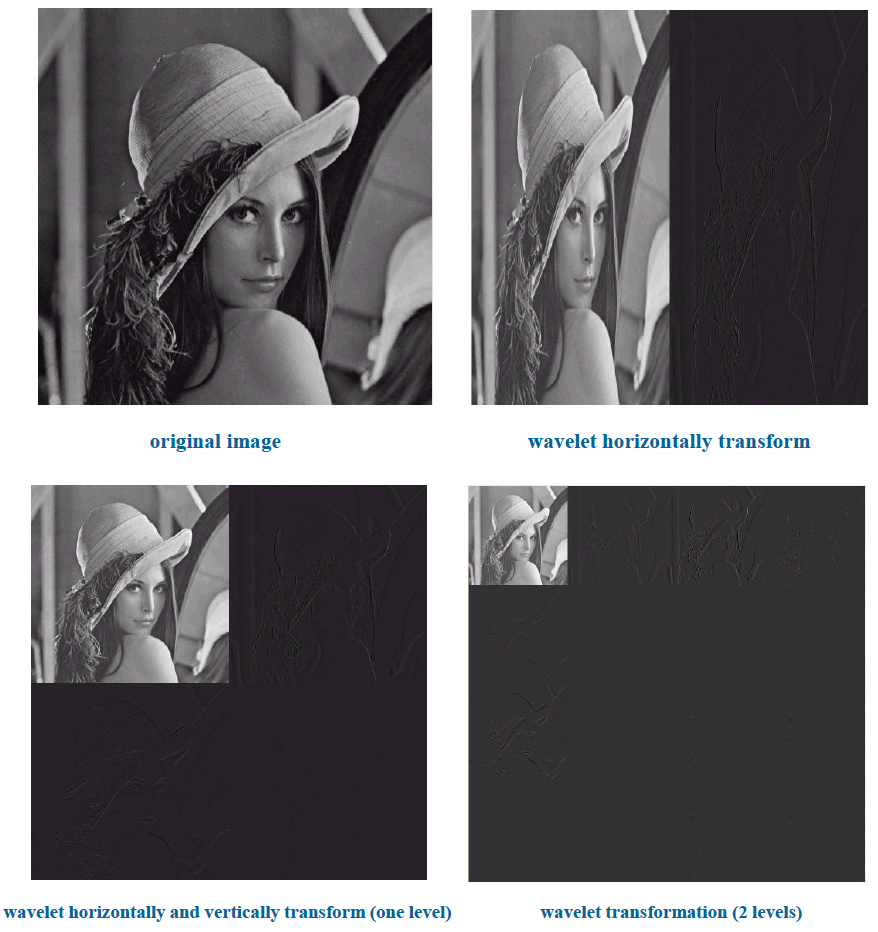

二维 Haar 变换：
- 水平变换：对每一行进行 Haar 变换（得到水平近似和水平细节）
- 垂直变换：对变换后的矩阵的每一列进行 Haar 变换
输出结构：
- LL (低频)：图像的粗略近似（主要能量）
- LH (水平细节)：水平方向的边缘/变化
- HL (垂直细节)：垂直方向的边缘/变化
- HH (高频)：对角线方向的细节
Exercise¶
When the blocksize is 8
(a) If an 8 × 8 grayscale image is in the range 0.. 255, what is the largest value a DCT coefficient could be, and for what input image? (Also, state all the DCT coefficient values for that image.)
(b) If we first subtract the value 128 from the whole image and then carry out the DCT, what is the exact effect on the DCT value F[2,3]?
(a) 当所有像素值取 255 时，DCT 系数中的 DC 系数 F(0,0) 能够达到最大值：\(F(0,0) = \dfrac{1}{8} \times 255 \times 64 = 2040\)。此时，其余的 AC 系数均为 0
(b) 减去 128 对 AC 系数没有影响，只影响 DC 系数
