9 Virtual Memory

说明

本文档仅涉及部分内容，仅可用于复习重点知识

1 Background

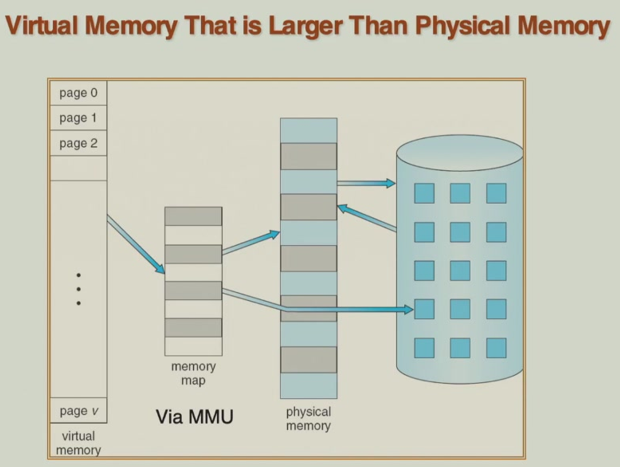

虚拟内存的核心是将逻辑内存与物理内存分离开来

  1. 部分载入：程序运行时，无需将其全部代码和数据都加载到物理内存中，只需加载当前需要的部分。这使得可以运行比物理内存更大的程序
  2. 地址空间更大：程序可以使用一个非常大的、连续的地址空间（逻辑地址空间），这个空间可以超过实际物理内存的大小
  3. 共享内存：不同的进程可以映射到同一块物理内存区域，从而实现高效的进程间通信或共享库代码
  4. 高效进程创建：创建新进程（例如通过 fork）时，可以共享父进程的地址空间，仅在需要修改时才进行复制，这提高了效率

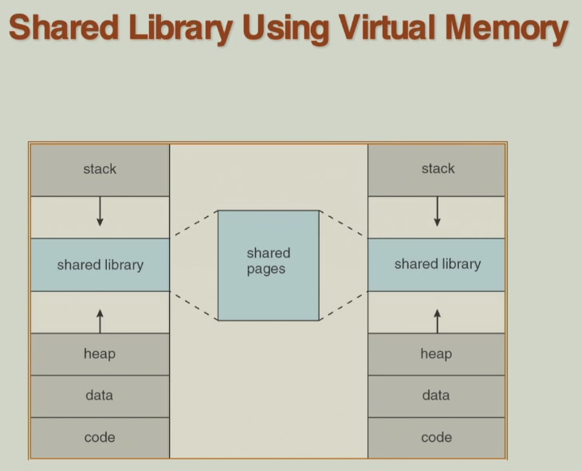

  5. 系统库共享：操作系统可以将常用的系统库（如 C 标准库）的代码段映射到多个进程的虚拟地址空间中。物理内存中只需保存一份库代码的副本，所有使用该库的进程都共享它。这节省了大量物理内存，并提高了系统效率

虚拟内存不是一个物理设备，而是一套由操作系统内核管理的抽象概念和机制，它负责处理物理内存的分配、映射以及虚拟地址的转换

实现虚拟内存的技术：

  1. demand paging：这是最常见的实现方式。内存被划分为固定大小的页。当程序访问一个尚未加载到物理内存的页时，会触发一个缺页中断，操作系统负责将该页从磁盘调入内存
  2. demand segmentation：内存被划分为大小可变的段（如代码段、数据段）。程序按这些逻辑单元来申请和管理内存。这种方式现在较少单独使用，常与分页结合
Img 1

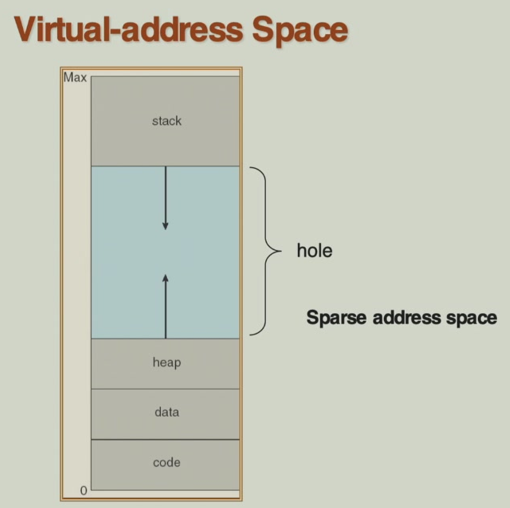

Img 2
Img 3

2 Demand Paging

请求调页的原则是只有在程序真正访问（需要）某个页面时，才将其从磁盘加载到物理内存中。反之，如果页面从未被访问，则它始终留在磁盘上

  1. 减少 I/O：只加载必要的页面，显著减少了磁盘输入/输出操作
  2. 减少内存占用：物理内存中只存放当前活跃的页面，使得有限的内存可以支持更大的程序或多个程序
  3. 加快响应：程序启动更快，因为无需等待全部代码和数据加载完毕即可开始执行
  4. 支持多用户：更高效的内存利用使系统能够同时为更多用户或进程服务

工作流程：

  1. 当 CPU 试图访问一个页面时，会检查该页面的状态
  2. invalid reference：如果访问了一个非法地址（不属于该进程的地址空间），操作系统将终止该进程
  3. 页不在内存：如果访问的是一个合法但当前未加载到物理内存的页，操作系统（调页程序）会介入，负责从磁盘找到所需页面并将其加载到空闲的物理内存页框中

调页程序是专门负责处理页面（而非整个进程）在内存和磁盘之间移动的操作系统组件

lazy swapper（惰性交换器）：除非确定页面将被需要，否则绝不会将页面交换进内存。惰性体现在它采取一种被动的、按需加载的策略

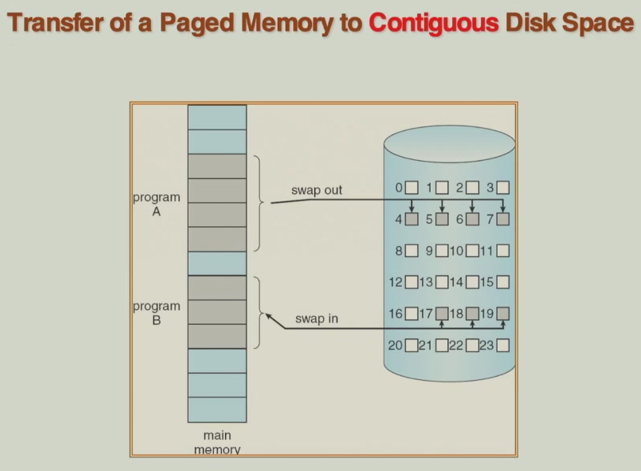

Img 4

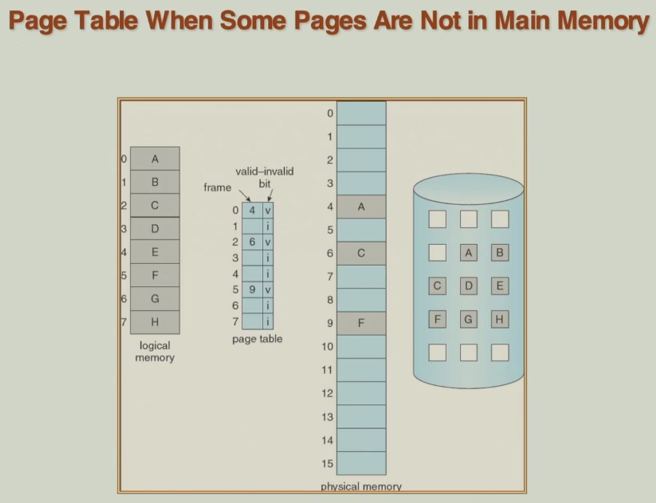

在每个页表项中，有一个称为 valid-invalid 的特殊位。当一个进程刚开始运行时，或者一个新页被映射到其地址空间时，操作系统会将该页对应的页表项的有效-无效位初始化为 i。这体现了惰性加载的思想

Img 5

当进程首次访问一个当前不在物理内存中的有效页面时，由硬件（MMU）检测到其页表项的有效位为 i，从而触发一个 page fault

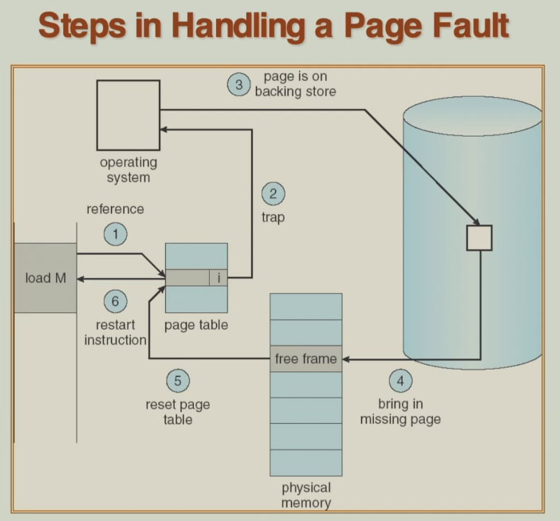

  1. CPU 硬件自动将控制权交给操作系统（陷入内核）。操作系统首先保存当前进程的上下文，以便后续能完全恢复
  2. 操作系统诊断出这是缺页中断。它检查请求的地址是否属于该进程的合法地址范围。如果非法，则终止进程；如果合法，则继续，并查找该页面在磁盘上的具体位置
  3. 操作系统向磁盘发出读取页面的 I/O 请求。磁盘 I/O 速度相对于 CPU 速度极慢。为了极致的效率，操作系统不会让 CPU 空等。它会挂起当前进程，并执行进程调度，将 CPU 分配给另一个就绪的进程
  4. 当磁盘完成数据读取后，会发出一个 I/O 完成中断。CPU 再次陷入操作系统。操作系统需要保存当前正在运行的进程的上下文，然后处理这个磁盘中断
  5. 操作系统确认磁盘 I/O 已完成，随后更新页表：将对应页表项的有效位设为 v，并填入页面被加载到的物理帧号。可能还需要更新其他内部表格
  6. 此时，所需页面已在内存中。原进程变为就绪状态。当进程调度器再次将 CPU 分配给该原进程时，操作系统会恢复在步骤 1 中保存的该进程的原始上下文，然后重新执行那条引发缺页的指令。这一次，指令将顺利执行
Img 6

performance of demand paging

page fault rate：它表示在一次内存访问中发生缺页中断的概率，记为 \(p\)，其值在 0 到 1 之间

  1. 页面在内存中：一次常规的内存访问时间。\((1 - p) \times \text{memory access}\)
  2. 发生缺页：换出页面，换入页面，重启开销。\(p \times \text{page fault overhead (swap page out + swap page in + restart overhead)}\)

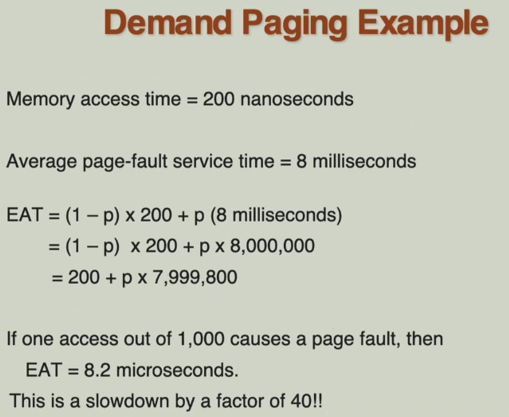

即使缺页率 \(p\) 很小，但由于缺页处理开销极其巨大，它也会对有效访问时间产生显著影响

Img 7

3 Copy on Write

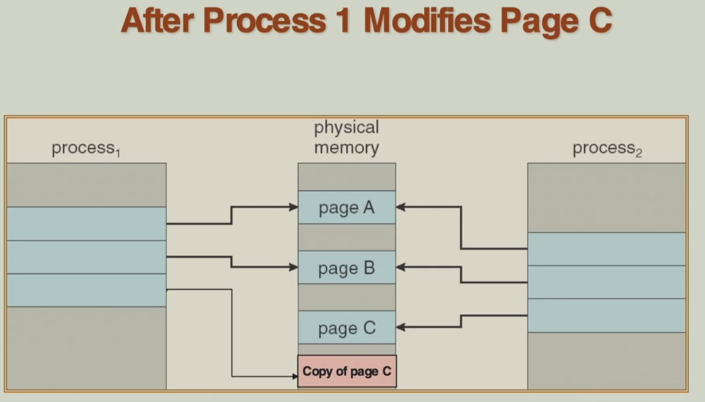

COW 允许当创建一个新进程（子进程）时，操作系统并不会立即将父进程的内存页面全部复制一份。相反，它让父进程和子进程共享所有相同的物理内存页面。只有当父进程或子进程试图写入某个共享的页面时，操作系统才会介入，为该页面创建一个独立的副本供写入进程使用。此后，两个进程将各自拥有该页面的独立副本

  1. 高效进程创建：fork 操作变得非常快速，因为它几乎不需要进行实际的内存拷贝，只需要复制页表并设置 COW 属性。这大大减少了进程创建的开销和时间
  2. 节省物理内存

a pool of zeroed-out pages（清零页面的池）：为了安全，分配给子进程的新页面（即发生写操作后需要复制的页面）必须不包含其他进程的旧数据。因此，操作系统会维护一个空闲页面池，其中的页面在被放入池中时已被清零。当需要为 COW 分配新页面时，就从该池中取出，确保了数据隔离和安全性

Img 8
Img 9

4 Page Replacement

在请求调页系统中，当发生缺页中断，需要将磁盘上的页面调入物理内存时，操作系统必须为其分配一个空闲的物理页框。如果所有物理页框都已被占用（即没有空闲帧），系统就无法直接加载新页面。这时，就必须进行 page replacement

操作系统需要选择一个当前已存在于内存中的页面，将其驱逐出去，以释放一个页框给新的页面使用。选择哪个页面进行置换，这需要一个页面置换算法来做出决策。算法的根本目标是最小化缺页率。一个好的算法应能准确地预测哪些页面将来不会被访问，从而换出它们

如果一个被换出的页面后来再次被进程访问，它就会再次发生缺页，需要被重新从磁盘换入。如果置换算法选择不当，可能会导致同一个页面在内存和磁盘之间被反复换入换出

使用 modify bit / dirty bit：当进程写入某个页面时，硬件会自动将该页对应的修改位置位（设为 1），表明该页内容已被更改，与磁盘上的副本不一致。当需要换出某个页面时，如果其修改位为 0，说明磁盘上已有其最新副本，那么操作系统就无需将其写回磁盘，直接覆盖即可。这省去了一次耗时的磁盘写操作，极大地提升了置换效率

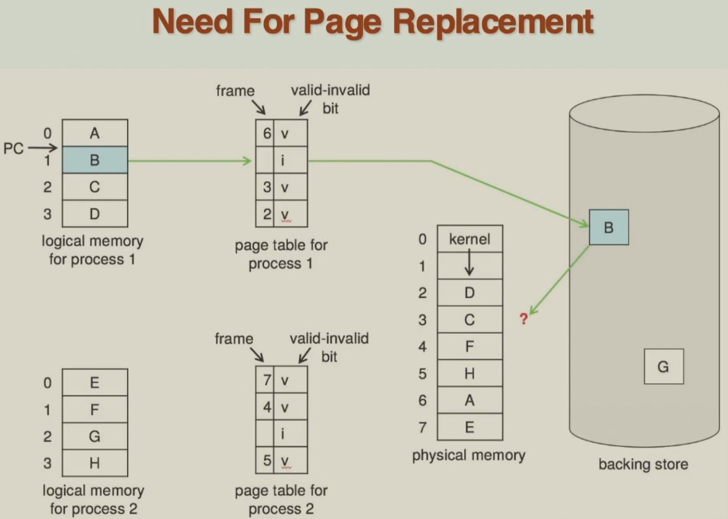

Img 10

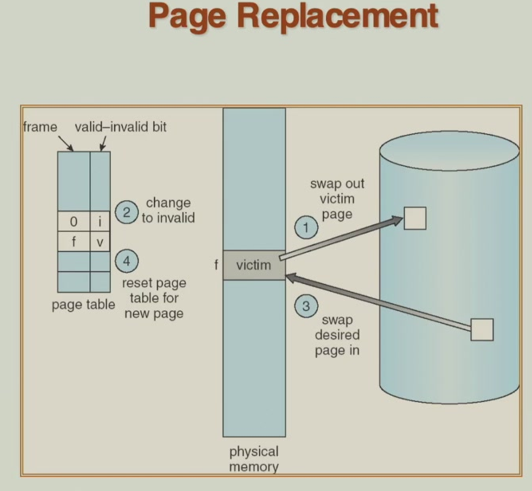

工作流程：

  1. 操作系统首先在页表或相关的内部数据结构中，查明所请求的页面当前存放在磁盘上的哪个具体位置

  2. 系统检查是否有空闲的物理页框

    1. 有空闲帧：这是最简单的情况。直接使用该空闲帧即可，无需置换

    2. 无空闲帧：操作系统必须调用一个页面置换算法，从所有当前已占用的帧中选出一个作为牺牲帧。在重用这个牺牲帧之前，需要检查其修改位

      1. 如果该帧的内容自从被调入后已被修改过（是脏的），则必须将其内容写回磁盘，以保持数据一致性
      2. 如果该帧的内容未被修改过（是干净的），并且磁盘上已有其副本，则无需写回，直接覆盖即可。这步优化能节省大量时间
      3. 操作系统会更新页表（使原占用该牺牲帧的进程的对应页表项变为无效）和帧表等内存管理表格

  3. 现在，有一个可用的（新释放的）物理帧了。操作系统发出磁盘 I/O 请求，将最初引发缺页的那个所需页面从磁盘读入这个帧中。随后，更新页表，将引发缺页的进程的对应页表项指向这个新的物理帧，并将其有效位设置为有效

  4. 在所有内存管理表格更新完毕，并且所需页面已成功加载到内存后，操作系统会安排重新执行那条当初引发缺页中断的指令。此时，所有条件都已满足，指令可以正常执行下去
Img 11

为了科学地比较不同页面置换算法的优劣，我们需要一个统一的、可量化的评估方式。让不同的算法在同一个内存访问序列（称为 reference string）上运行，然后观察并统计每个算法在处理这个完整序列时，总共发生了多少次缺页中断。缺页次数越少的算法，性能越好

引用串的生成：原本的地址序列中的每个虚拟地址被划分为页号和页内偏移，页面置换只关心页号，因此可以将页号单独提取出来，这样就得到了一个只包含页号的序列，这就是引用串

Img 12

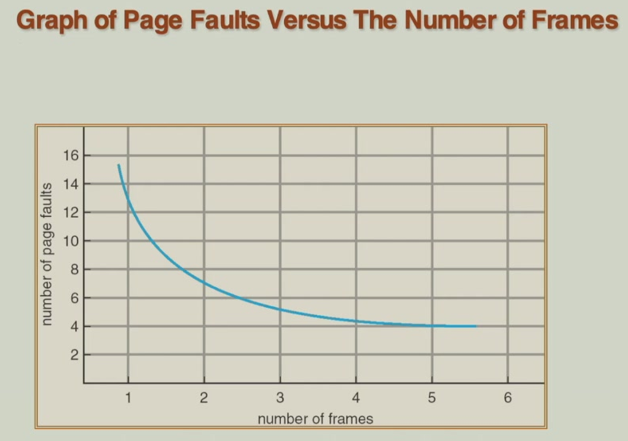

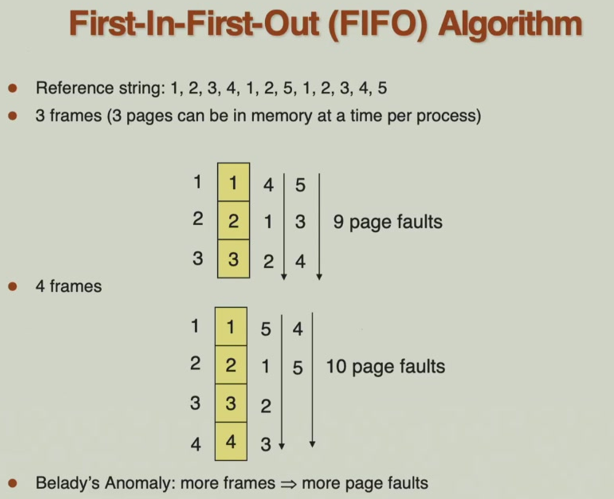

按照常理，分配给进程的物理内存帧数越多，缺页率应该越低。然而，在 FIFO 算法中，当帧数增加到 4 个时，处理同一个引用串却发生了 10 次缺页。这个内存增加反而导致性能下降的反常现象，就被称为 Belady anomaly。因此，FIFO 算法不是一种理想的页面置换算法

Img 13

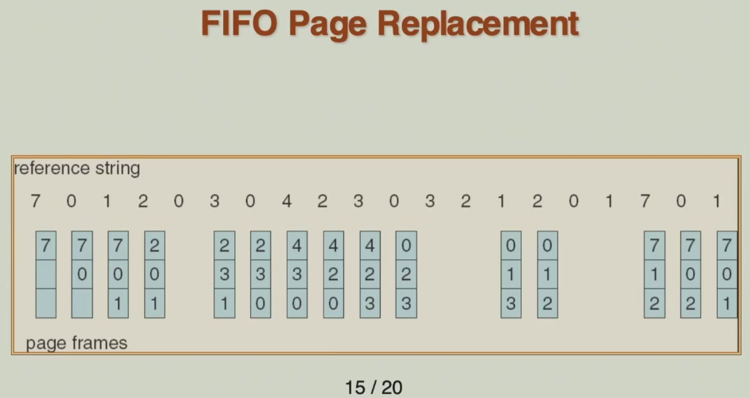

Img 14

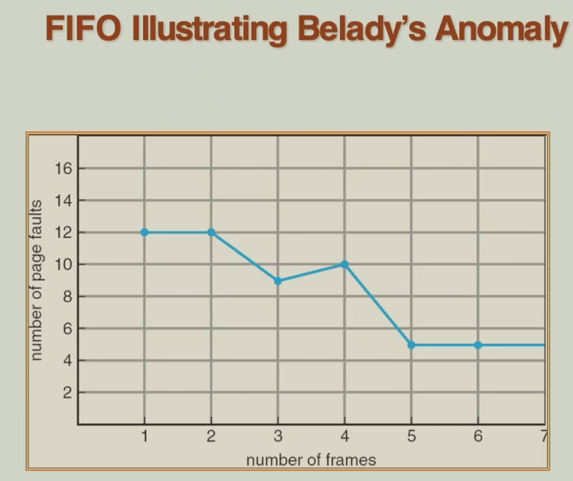

Img 15

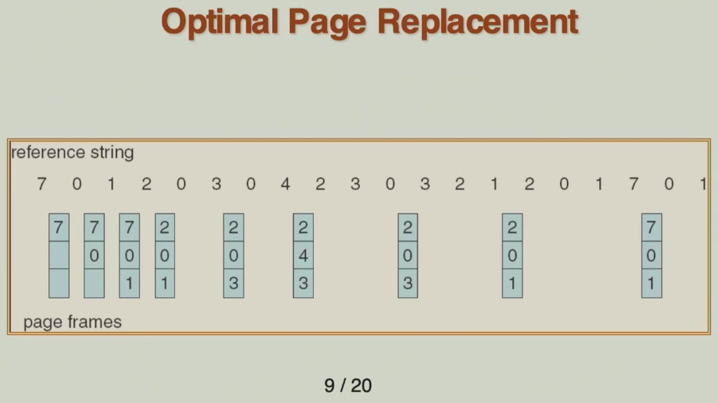

optimal Algorithm：在需要置换页面时，选择未来最长时间内不会被访问的页面进行替换。这是理论最优的算法，但是因为算法需要预知未来页面的访问顺序，这在实际系统中是不可能的。常作为基准来衡量其他实际页面置换算法的性能优劣

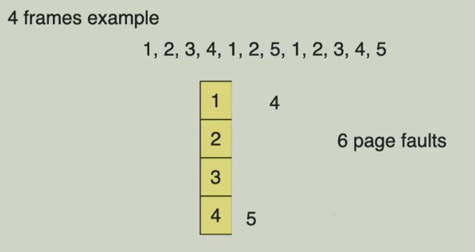

Img 16
Img 17

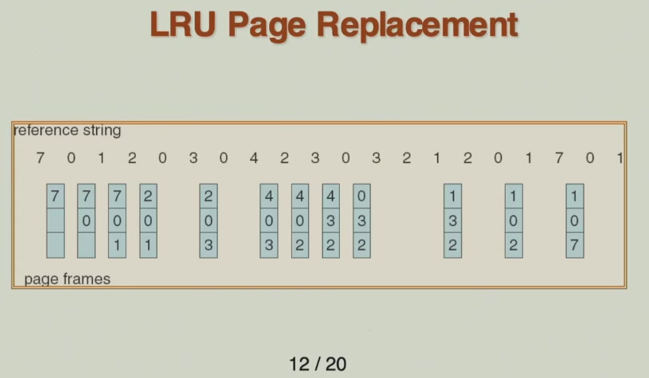

Least Recently Used（LRU）Algorithm：根据页面的历史访问时间进行置换，优先淘汰最久未被访问的页面。每个页表项配备一个时间戳计数器，每次访问页面时，将当前的系统时钟值（或逻辑时钟值）记录到该页面对应的计数器中。当发生缺页且内存已满，需要置换页面时，系统检查所有在内存中的页面对应的计数器值，选择计数器值最小（即最久未被访问）的页面进行置换

Img 18
Img 19

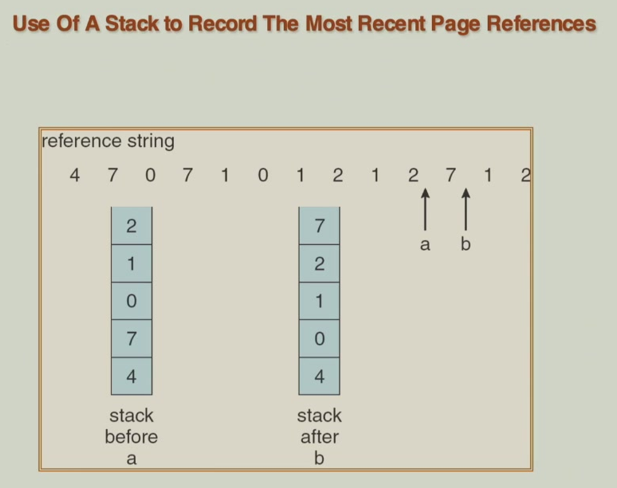

LRU 算法的栈实现方式：使用一个双向链表构成的栈来记录页面访问顺序，栈顶是最近访问的页面，栈底是最久未访问的页面。当页面被访问时，需要修改共 6 个指针。当需要页面置换时，淘汰栈底的页面即可，无需搜索

Img 20

精确的 LRU 实现开销较大，有两种 LRU Approximation Algorithms：

  1. Reference Bit Algorithm：系统为每个页框维护一个 Reference Bit（引用位），初始时所有页面的引用位为 0，当页面被访问时，硬件自动将其引用位置 1，需要置换页面时，操作系统扫描并选择一个引用位为 0 的页面进行置换

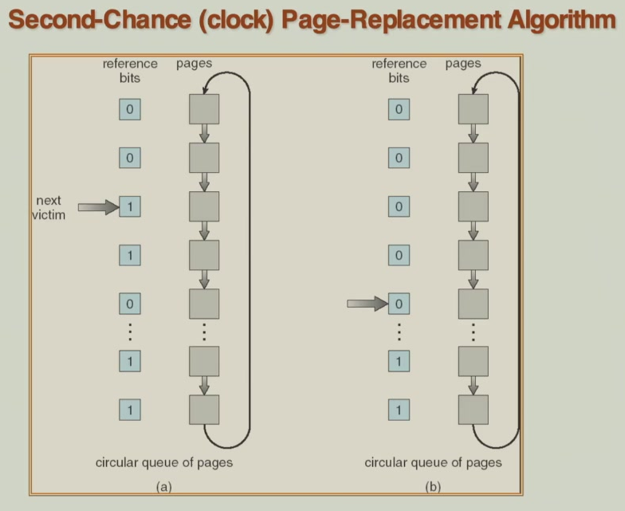

  2. Second Chance Algorithm / Clock Algorithm：同样使用引用位，但增加了更智能的扫描机制，页面组织成环形队列（类似时钟的钟面），维护一个时钟指针，按顺序扫描页面。页面置换时，检查指针指向的页面，如果引用位为 0，直接置换该页面，指针向前移动；如果引用位为 1，给页面第二次机会：将引用位置 0，指针向前移动，继续检查下一个页面
Img 21

Counting-based Algorithms：基于页面访问次数的置换算法

  1. Least Frequently Used（LFU）：当需要置换页面时，选择访问计数值最小的页面淘汰
  2. Most Frequently Used（MFU）：当需要置换时，选择访问计数值最大的页面淘汰

5 Allocation of Frames

每个进程需要一定数量的内存页才能正常运行，这个最小页面数通常由计算机硬件架构决定，特别是指令集架构。如果分配少于这个最小数量，进程可能无法执行某些指令，导致严重错误

IBM 370 的 MOVE 指令长 6 字节，可能跨越 2 个内存页，而源操作数和目标操作数可能各需要 2 个内存页，一共就需要 6 页

有两种分配方案：

  1. Fixed Allocation：每个进程获得固定数量的内存帧

    1. Equal Allocation：将可用物理内存帧平均分配给所有进程。每个进程分配帧数 = 总帧数 / 进程数
    2. Proportional Allocation（按比例分配）：根据进程的逻辑地址空间大小按比例分配物理帧，进程越大，分配的帧越多。每个进程分配帧数 = \(\dfrac{s_i}{S} \times m\)（\(s_i\) 是进程 i 的大小，\(S\) 是所有进程大小的总和，\(m\) 是可用物理帧总数）

  2. Priority Allocation：根据进程优先级分配内存资源，高优先级进程获得更多或更高质量的内存资源。如果发生缺页，系统从产生缺页的进程自身的帧中选取替换；也可能从优先级更低的其他进程的帧中借用或替换

Global Allocation vs. Local Allocation

  • 全局置换：当进程需要新页面时，可以在整个系统的所有物理帧中选择一个进行替换
  • 局部置换：每个进程只能从自己分配到的固定帧集合中选择页面替换

全局置换的缺点：

  1. 缺页率不可预测
  2. 缺乏控制
  3. 公平性问题

局部置换：

  1. 内存利用率低
  2. 系统吞吐量下降

6 Thrashing

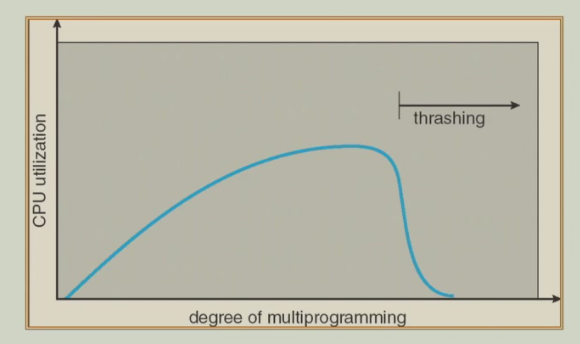

抖动：当进程没有足够的内存页面来维持其当前工作集时，会频繁发生缺页中断，导致进程大部分时间都花在页面调入 / 调出上，而无法进行有效计算的状态

  1. 系统性能下降：CPU 大部分时间在等待页面调换，利用率低下
  2. I/O 瓶颈：大量页面在内存和磁盘之间频繁交换，形成排队
  3. 系统误判：操作系统误认为 CPU 空闲是因为进程太少，从而增加更多进程
  4. 恶性循环：添加新进程进一步加剧页面竞争，情况更加恶化
Img 22

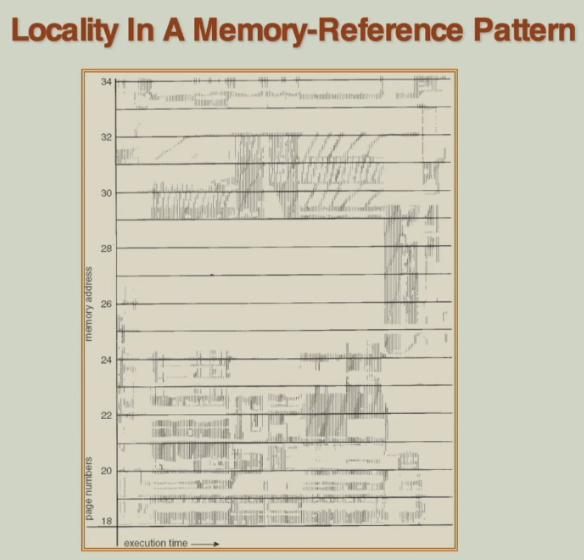

抖动的原因：系统中所有进程的局部区域大小总和超过了物理内存总容量时，就会发生抖动。本质上是内存资源供不应求，系统无法同时容纳所有进程的工作集

  1. 限制抖动影响：每个进程只能使用自己的内存帧，不能偷取其他进程的帧
  2. 预防抖动：为每个进程分配足够的内存，使其能够容纳当前的局部性工作集

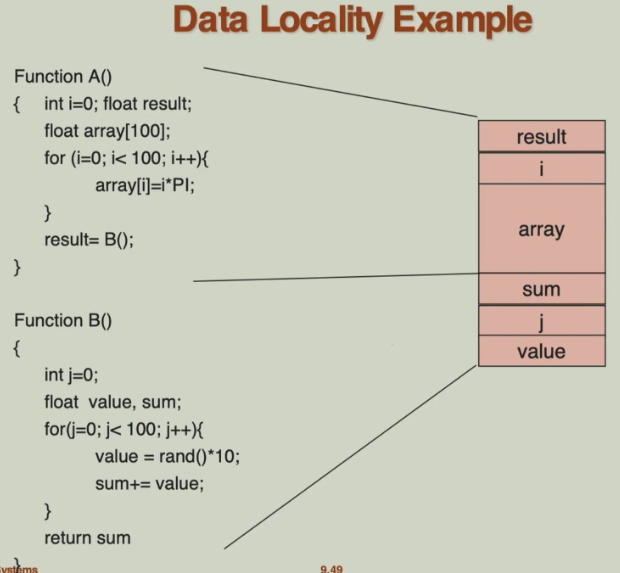

Img 23
Img 24

预防抖动的方法：working-set model

  1. working-set window（工作集窗口）\(\Delta\)：一个固定的观察时间段，通常用页面引用次数或指令数衡量
  2. 工作集大小 \(WSS_i\)：在最近 \(Δ\) 时间内进程实际访问的唯一页面集合的大小
  3. 总需求 \(D\)：所有进程工作集大小的总和

窗口大小 \(Δ\) 的影响：

  1. \(Δ\) 过小：只看到局部性的一部分，会低估实际内存需求
  2. \(Δ\) 过大：包含了多个不同局部性，会高估内存需求
  3. \(Δ = ∞\)：等同于程序需要的全部页面（失去按需调页的意义）

抖动判断机制：当所有进程的工作集总和 (\(D\)) > 可用物理内存帧数 (\(m\)) 时，必然发生抖动

预防策略：监控每个进程的 \(WSS\)，计算总需求 \(D\)，当 \(D > m\) 时，系统选择挂起一个或多个进程，被挂起进程的内存可以分配给其他进程，使 \(D ≤ m\)

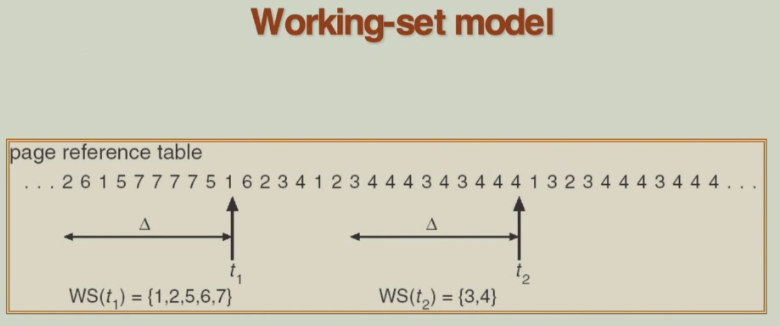

Img 25

近似实现跟踪工作集：操作系统通过间隔定时器中断定期采样引用位状态

假设工作集窗口 \(Δ\) = 10,000 时间单位，采样间隔 = 50,000 时间单位，每个页面用 2 位记录，1 位记录前半个窗口是否被访问，1 位记录后半个窗口是否被访问

算法流程：定时器每 5,000 单位中断一次，复制当前所有引用位到内存相应位，清零硬件引用位，如果页面对应的任一内存位 = 1，则判定该页面在最近 \(Δ\) 时间内被访问过

局限性：无法确定页面是在 5,000 单位时间内的哪个具体时刻被访问，结果可能高估实际的工作集大小。可以增加位数或者缩短采样间隔来划分更细的时间段

Img 26

7 Memory Mapped Files

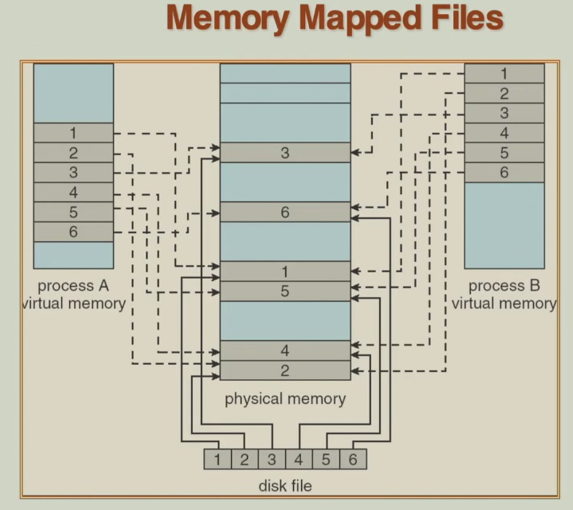

内存映射：将磁盘上的文件直接映射到进程的虚拟地址空间中，文件数据像访问普通内存一样通过指针操作，而非传统的 read/write 系统调用

使用按需调页技术，仅在进程访问文件某个部分时才将对应磁盘块读入物理内存页面，一旦数据在内存中，后续读写操作就是普通的内存加载/存储指令，操作系统在后台自动处理脏页写回磁盘

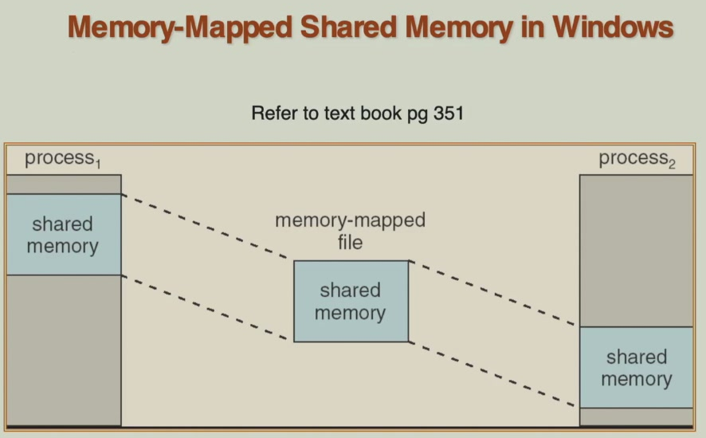

通过内存而非 read/write 系统调用来处理文件 I/O，从而简化文件访问。同时，还允许多个进程映射同一个文件，使得内存中的页面可以共享

Img 27
Img 28

8 Allocating Kernel Memory

内核内存通常有独立的分配器，不从通用用户堆分配，分配策略针对内核使用模式优化。内核内存来源于内核内存池，是系统启动时预留的专用内存区域。由于部分硬件操作需要连续的物理内存。所以某些内核内存需要连续，因此，许多系统不对内核代码和数据使用分页技术

内核频繁分配/释放各种大小的数据结构，使用对象缓存预分配常用大小的对象，能够减少碎片的产生

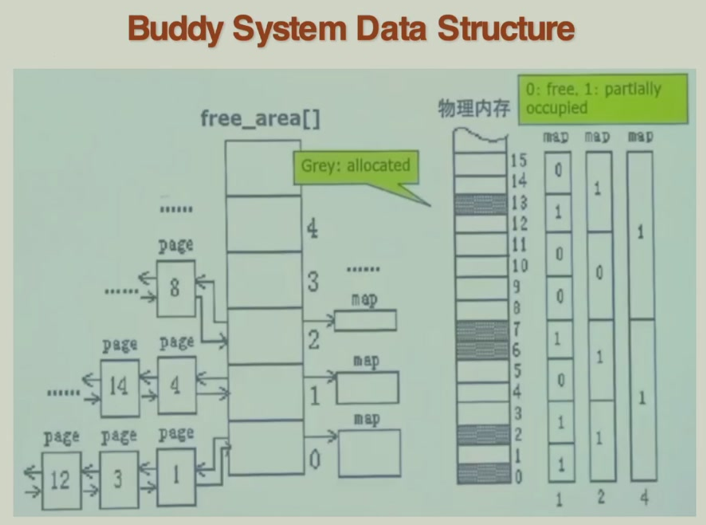

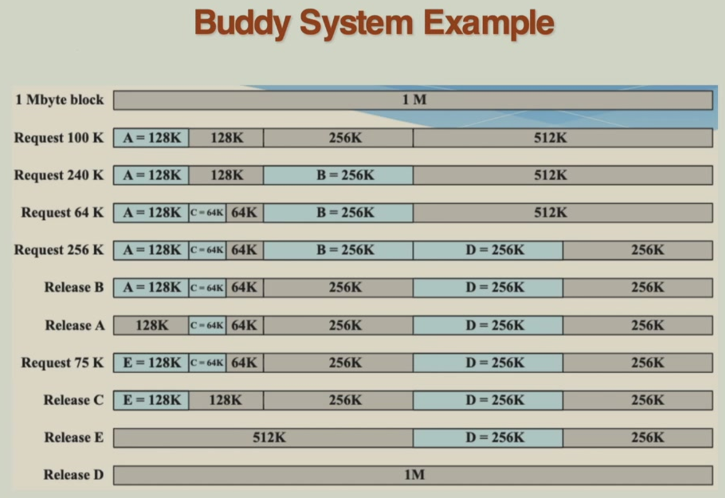

Buddy System 是一种动态内存管理算法，主要用于操作系统内核管理物理内存页。内存被组织成多个固定大小的段，每个段由物理上连续的页组成，便于高效管理。所有分配大小必须是 2 的幂次，如果请求大小不是 2 的幂次，则向上取整。当没有正好大小的块时，系统会将一个较大的块一分为二，形成两个大小相等的伙伴块。当内存释放时，如果两个伙伴块都空闲，它们会合并成一个更大的块，以减少碎片

优点是分配和释放速度快，外部碎片较少，适合管理大块连续内存；缺点是内部碎片可能较多（因为向上取整），且只支持 2 的幂次大小

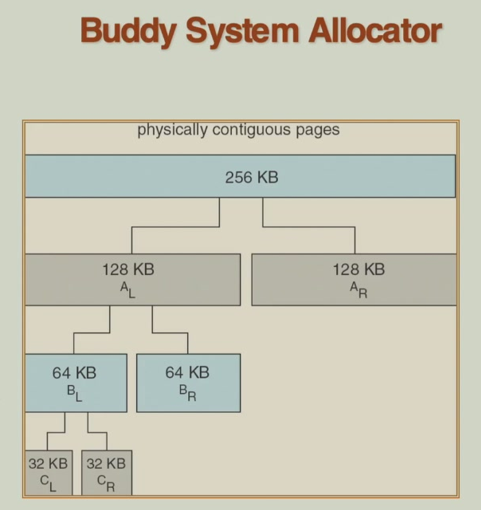

Img 29
Img 30
Img 31

Slab 分配器是另一种高效管理内核内存的机制，主要用于频繁分配和释放小型、固定大小的内核对象

  1. Slab：内存管理的基本单位，通常是一个或多个物理连续的页面
  2. Cache：每个缓存对应一种特定类型的内核数据结构，其中包含一个或多个 slab
  3. Object：缓存中存储的实际数据结构的实例

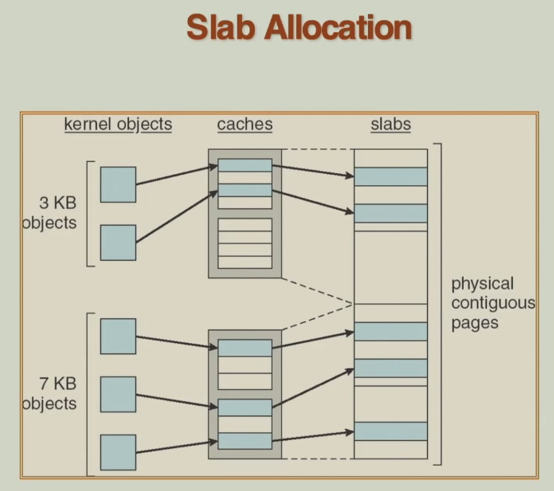

工作流程：系统启动时为每种常用数据结构创建一个缓存，并预先分配一些对象（标记为空闲）。当内核需要分配一个对象时，直接从对应缓存的空闲列表中获取，无需实时分配内存，速度极快。如果当前 slab 已满，则从另一个空的 slab 分配；若无空闲 slab，则分配新的 slab

优点：

  1. 无外部碎片：对象大小固定且预先分配，避免了内存碎片问题
  2. 高性能：对象分配和释放只是状态标记，无需复杂的内存查找与合并
  3. 缓存友好：相同类型的对象集中存储，提高 CPU 缓存利用率
Img 32

9 Other Considerations

prepaging

预调页

预调页是为了解决进程启动时因需要载入大量页面而导致的频繁缺页中断问题。系统在进程真正访问页面前，就预先将其可能需要的页面载入内存，从而减少运行时缺页中断的次数

风险：如果预载的页面实际上没有被进程使用，那么用于载入这些页面的 I/O 操作和内存空间就被浪费了

假设预载了 s 个页面，实际用到的比例是 a。收益是避免了 s x a 次缺页中断，成本是浪费了 s x (1 - a) 次不必要的载入操作

page size

page size 选择时需要权衡的几个关键因素：

  1. 内部碎片：较小的页面大小可以减少内部碎片，提高内存利用率 → 倾向于较小页面
  2. 页表大小：页面越小，进程所需页表的条目就越多，导致页表本身占用更多内存 → 倾向于较大页面
  3. I/O 开销：每次缺页中断需要从磁盘读取一个页面。较大的页面意味着每次 I/O 能传输更多数据，摊薄固定开销，提高效率 → 倾向于较大页面
  4. 局部性原理：较小的页面能更精确地匹配程序的访问局部性，避免将不相关的代码或数据载入内存 → 倾向于较小页面

TLB reach

TLB 覆盖范围是指无需访问页表、仅通过 TLB 条目就能直接访问的物理内存总量

覆盖范围 = TLB 条目数 × 每个条目映射的页面大小

理想目标：希望每个进程的工作集（频繁访问的页面集合）能完全存放在 TLB 中，否则会因 TLB 未命中而频繁访问页表，甚至引发缺页中断

提升覆盖范围的方法：

  1. 增大页面大小：相同 TLB 条目数可映射更多内存。但可能导致内部碎片增加，因为小内存对象也会占用整个大页面
  2. 支持多种页面大小：允许不同应用程序或内存区域使用不同大小的页面。需要大页面的程序可以使用大页面以提高 TLB 覆盖范围，不需要大页面的程序仍可使用小页面以减少碎片

Program Structure

数组 data 是一个 128 行 × 128 列的整数矩阵。假设每一行存储在单独的一个页面中（即一个物理内存帧），因此整个数组分布在 128 个不同的页面中

列优先访问
1
2
3
for (j = 0; j < 128; j++)
    for (i = 0; i < 128; i++)
        data[i][j] = 0;

可能会触发接近 16384 次缺页中断

行优先访问
1
2
3
for (i = 0; i < 128; i++)
    for (j = 0; j < 128; j++)
        data[i][j] = 0;

总共只会触发 128 次缺页中断

I/O interlock

I/O 互锁是指在进行输入/输出操作时，将相关的内存页面临时锁定在物理内存中，防止其被页面置换算法换出到外存

当进程执行 I/O 操作（如从磁盘读取文件到内存）时，数据会先被传送到内核缓冲区，如果这些页面在 I/O 传输过程中被操作系统页面置换算法选中并换出，会导致数据不一致，I/O 操作失败或数据损坏等问题

解决方案便是在 I/O 操作开始前，操作系统将相关页面锁定在内存中，直到 I/O 完成后再解除锁定

10 Operating System Examples

10.1 Windows XP

使用带有 clustering（集群）的请求调页机制

集群机制：当发生缺页中断时，不仅调入所需的页面，还会预调入该页面周围的多个页面

每个进程都有两个重要参数：

  1. 工作集最小值：进程保证在内存中至少保留的页面数，防止被过度换出
  2. 工作集最大值：进程最多可占用的页面数

局部置换策略：当进程的页面数达到最大值并发生缺页时，系统只从该进程自身的页面中选择置换，不影响其他进程

Automatic Working Set Trimming（自动工作修剪）：系统检测到空闲内存低于某个阈值时，系统会自动从那些当前页面数超过其工作集最小值的进程中，移除部分页面。保证系统整体有足够空闲内存，防止内存耗尽，同时尽量不影响进程的基本运行

10.2 Solaris

Solaris 通过维护三个关键阈值来动态调节内存压力：

  1. Lotsfree：当系统空闲内存高于此值时，基本不进行页面换出。一旦空闲内存低于此值，系统开始启动换页操作以释放内存
  2. Desfree：当空闲内存进一步下降到低于此阈值时，系统会提高换页频率，更积极地回收页面
  3. Minfree：当内存极度紧张、空闲内存低于此阈值时，系统会启动进程交换（swapping），即将整个进程换出到磁盘，以快速释放大量内存

页面换出工作由一个专门的守护进程 pageout 负责。pageout 使用改进的时钟算法（类似第二次机会算法）来扫描物理页面，选择哪些页面可以被换出

扫描速率根据内存压力动态调整，范围从 slowscan（内存较充足时）到 fastscan（内存紧张时）。内存越紧张，扫描速率越高，换出页面的速度也越快

pageout 被唤醒的频率也与空闲内存量成反比，内存越少，唤醒越频繁

Img 33
