6 Relational Database Design

说明

本文档正在更新中……

说明

本文档仅涉及部分内容，仅可用于复习重点知识

1 First Normal Form

atomic domain（原子域）：第一范式的核心是要求每个属性的值必须是原子的（不可再分）。这意味着

  1. 不能包含复合值（如将"姓名"拆分为"姓"和"名"）
  2. 不能包含多值（如一个属性存储多个电话号码）
  3. 不能是复杂对象类型

在关系数据库中，所有表/关系必须至少满足第一范式，这是关系模型的基本要求

如何处理 non-atomic values：

  1. composite attributes：拆分成多个简单属性
  2. multi-value attributes
    1. 使用 multi fields：person(name, phone1, phone2, phone3)
    2. 使用单独的一张表（推荐方式）：phone(name, phone)
    3. 使用单个字段存储多个值（如逗号分隔的字符串）：person(name, phones)

非原子策略的缺点：

  1. 存储复杂化：如多字段方案可能导致空值，单字段方案需要额外解析
  2. 数据冗余：例如多字段方案中，未使用的字段浪费空间
  3. 查询复杂：如单字段存储多值时，需用字符串操作（如 LIKE 或正则表达式），效率低且易出错

Atomicity is actually a property of how the elements of the domain are used（原子性实际上是域元素使用方式的一种属性）

  1. 原子性的相对性：
    • 原子性不是数据本身的固有属性，而是取决于如何使用数据
    • 通常认为字符串是原子的(不可分割)，但在特定使用场景下可能失去原子性
  2. 具体案例：
    • 学号"CS0012"表面看是一个原子字符串
    • 但如果应用程序需要提取前两位"CS"表示计算机系，后四位"0012"表示序号
    • 这种使用方式实际上破坏了学号的原子性
  3. 问题本质：
    • 将结构化信息编码在单一字段中(如院系代码+序号)
    • 迫使应用程序负责解析和提取这些信息
  4. 设计缺陷：
    • 违反了数据库设计原则：信息应该明确存储在数据库中
    • 增加了应用程序的复杂性(需要编写解析逻辑)
    • 降低了数据可读性和可维护性
  5. 正确做法：
    • 应该将学号拆分为两个独立字段：院系代码(dept_code)和序号(seq_num)
    • 或者在数据库中建立院系表，通过外键关联

这种设计理念强调了数据库应该明确、直接地存储信息，而不是依赖应用程序来解析编码数据，这也是关系数据库规范化的重要原则之一

2 Pitfalls in Relational Database Design

关系数据库设计要求我们找到一个"良好"的关系模式集合。糟糕的设计可能导致：数据冗余、插入/删除/更新异常（无法表示某些信息）

两种设计方法：

  1. Top - down
  2. Bottom - up
    1. 从泛关系（包含所有属性的单一表）开始
    2. 通过规范化理论 decomposition（分解）得到优化的关系模式
Img 1

缺点：

  1. Redundancy：浪费空间，可能导致数据不一致性
  2. Updating anomaly：如果更新一行的 assets 数据，其他相关的行也需要更新，增大数据不一致性的概率
  3. Insert / delete anomalies：如果一个 branch 没有 loan 信息，可以使用 null 值，但是 null 值很难处理

2.1 Decomposition

分解

将一个复杂的关系模式拆分为多个简单的模式，例如 ABCD = AB + BCD = ACD + ABD

可将上例的 Lending Relation 拆分为：branch(branch_name, branch_city, assets) 和 branch_name, customer_name, loan_number, amount

基本原则：

  1. 完备性：分解后的模式必须包含原模式所有属性（\(R = R₁ ∪ R₂\)）
  2. Lossless-join decomposition（无损连接）：通过自然连接能完全恢复原始数据（无信息损失）
Img 2
  1. 判断一个 relation 是否 good：no redundant
  2. 如果一个 relation 不 good，将其分解为一组 relation
    1. 每个 relation 都是 good
    2. 该分解为无损连接分解
  3. 理论基于：functional dependencies（函数依赖）和 multivalued dependencies（多值依赖）

3 Functional dependencies

给定关系模式 \(R\) 和其属性子集 \(\alpha\ \beta\)，函数依赖 \(\alpha \rightarrow \beta\) 成立的条件是：对于关系的所有可能合法实例，如果任意两个元组在 \(α\) 上的值相同，则它们在 \(β\) 上的值也必须相同

  • \(\alpha\) 称为 determinant（决定因子集）
  • \(\beta\) 称为 dependent（依赖属性集）
  • 表明 \(\alpha\) 的属性值可以唯一确定 \(\beta\) 的属性值
\(\alpha\) \(\beta\) \(\gamma\)
a f 1
b h 2
a f 3
c f 4
  1. 当 \(\alpha = a\)，\(\beta\) 总是 \(f\)
  2. 当 \(\alpha = b\)，\(\beta\) 总是 \(h\)
  3. 当 \(\alpha = b\)，\(\beta\) 总是 \(f\)

\(\beta\) is functionally dependent on \(\alpha\), \(\alpha\) functionally determines \(\beta\)

函数依赖是一种 integrity constraints，表达了特定属性的值的关系，可以用来判断模式规范化，并提出改进建议

functional dependencies 和 key

  • 函数依赖是比键更广义的约束概念
  • 所有键都是特殊的函数依赖，但函数依赖不一定是键

函数依赖可以表达键无法表示的语义约束

  • 键约束强调唯一标识（实体完整性）
  • 函数依赖强调属性间的决定关系（语义完整性）

3.1 The Use of Functional Dependencies

1.在给定的函数依赖 F 下，判断 relations 是否合法

如果 relation r 合法，称为 r satisfies F

Img 3

2.分辨一组合法 relations（schema R） 的 constraints F

如果所有合法 relations r on R 满足 F，称 F holds on R

  • 容易判断单个关系实例 r 是否满足给定的 F
  • 难以判断 F 是否在模式 R 上成立（不能仅从一个 r 推断 F）
  • R 上的函数依赖 F 通常由 R 的语义定义决定
  • 不能从单一实例反推函数依赖

3.2 Trivial and Non-Trivial Dependency

trivial functional dependency

右边属性集（β）完全包含于左边属性集（α）中的依赖，\(\beta \sube \alpha\)

  • 自反性：\(A \rightarrow A\)（属性决定自身）
  • 包含性：\(AB \rightarrow A\)（组合属性决定其子集）

non-trivial functional dependency

右边属性至少有一个不属于左边属性集的依赖，\(\beta \not\subseteq \alpha\)

3.3 Closure of Functional Dependencies

  • 传递性：\(A \rightarrow B,\ B \rightarrow C \implies A \rightarrow C\)

定义：通过 F 推导出的所有函数依赖称为 F 的 closure（闭包），记作 \(F^+\)

\(F = \lbrace A \rightarrow B,\ B \rightarrow C \rbrace \implies F^+ = \lbrace A \rightarrow B,\ B \rightarrow C,\ A \rightarrow C,\ A \rightarrow A,\ AB \rightarrow A,\ AB \rightarrow B,\ AC \rightarrow C,\ A \rightarrow BC, \cdots\)

3.3.1 Armstrong's Axioms

Armstrong 公理提供了用于求 \(F^+\) 的推理规则

  1. reflexivity（自反律）：\(\beta \sube \alpha \implies \alpha \rightarrow \beta\)
  2. augmentation（增补律）：\(\alpha \rightarrow \beta \implies \gamma \alpha \rightarrow \gamma \beta,\ \gamma \alpha \rightarrow \beta\)
  3. transitivity（传递律）：\(\alpha \rightarrow \beta,\ \beta \rightarrow \gamma \implies \alpha \rightarrow \gamma\)

性质：

  1. soundness（保真性）：所有通过这些规则推导出的函数依赖都是逻辑正确的
  2. completeness（完备性）：这些规则足以推导出所有可能的函数依赖

例子

\(R = (A, B, C, G, H, I)\)

\(F = \lbrace A \rightarrow B, A \rightarrow C, CG \rightarrow H, CG \rightarrow I, B \rightarrow H \rbrace\)

Some members of \(F^+\)

  • \(A \rightarrow H\)：传递律
  • \(AG \rightarrow I\)：\(A \rightarrow C \implies AG \rightarrow CG\)（pseudotransitivity 伪传递律）
  • \(AG \rightarrow H\)
  • \(CG \rightarrow HI\)：\(CG \rightarrow H \implies CG \rightarrow CGH\)，\(CG \rightarrow I \implies CGH \rightarrow HI\)，\(\implies CG \rightarrow HI\)（合并律）
  • \(A \rightarrow BC\)

补充定律：

  1. union（合并律）：\(\alpha \rightarrow \beta,\ \alpha \rightarrow \gamma \implies \alpha \rightarrow \beta \gamma\)
  2. decomposition（分解律）：\(\alpha \rightarrow \beta \gamma \implies \alpha \rightarrow \beta,\ \alpha \rightarrow \gamma\)
  3. pseudotransitivity（伪传递律）：\(\alpha \rightarrow \beta,\ \beta \gamma \rightarrow \delta \implies \alpha \gamma \rightarrow \delta\)
计算 F+ 的过程
1
2
3
4
5
6
7
8
9
F+ = F
repeat
    for each functional dependency f in F+
        apply reflexivity and augmentation rules on f
        add the resulting functional dependencies to F+
    for each pair of functional dependencies f1 and f2 in F+
        if f1 and f2 can be combined using transitivity
        then add the resulting functional dependency to F+
until F+ does not change any further

对于包含 n 个属性的关系模式，可能的函数依赖数量最多为 \(2^n \times 2^n\)

3.4 Closure of Attribute Sets

closure of a，记作 \(a^+\)，表示所有可以通过 F 中的函数依赖从 a 推导出的属性集合

若 \(F = \lbrace A→B,B→C \rbrace\)，则 \(A^+ = \lbrace A,B,C \rbrace\)

  1. 测试 \(\alpha \rightarrow \beta\) 是否在 \(F^+\) 中，查看 \(\beta \sube a^+\)
  2. 测试 a 是否是 super key，查看 \(a^+ = R\)
计算 a+ 的过程
1
2
3
4
5
6
7
result = a
while (changes to result) do
    for each β -> γ in F do
        begin
            if β ⊆ result then result = result ∪ γ
        end
a+ = result
Img 4
Img 5
Img 6

3.4.1 The Use of Attribute Set Closure

  1. 测试 super key
  2. 测试 functional dependencies
  3. 计算 F 的闭包
    1. 找出所有子集
    2. 计算各个子集的闭包
    3. 从各个闭包生成所有函数依赖
    4. 最终 \(F^+\) 包含上述所有有效依赖

3.5 Canonical Cover

正则覆盖

数据库管理系统应始终检查以确保不违反函数依赖集 F 中的任何函数依赖 FD。但如果 F 太大，检查成本会很高。因此我们需要简化 FD 集合

F 的正则覆盖，记作 \(F_c\)，是一个与 F 等价的“最小” FD 集合。例如 \(\alpha_1 \rightarrow \beta_1,\ \alpha_1 \rightarrow \beta_2 \implies \alpha_1 \rightarrow \beta_1\beta_2\)

  1. 等价性：Fc 与原始函数依赖集 F 在逻辑上等价（Fc ≡ F），能推导出相同的函数依赖
  2. 最小性：没有冗余的函数依赖，也没有冗余的属性
  3. 唯一性：每个函数依赖的左侧都是唯一的

通过删除 extraneous attributes（多余属性）得到 Fc

  1. FD 有可以通过其它依赖关系推导出的依赖关系
    • \(F = \lbrace A \rightarrow C,\ A \rightarrow B,\ B \rightarrow C \rbrace\) 中 $ A \rightarrow C$ 是 redundant，\(F_c = \lbrace A \rightarrow B,\ B \rightarrow C \rbrace\)
  2. 左侧有 extraneous attributes
    • \(F = \lbrace A \rightarrow B,\ B \rightarrow C,\ AC \rightarrow D \rbrace\)，\(F_c = \lbrace A \rightarrow B,\ B \rightarrow C,\ A \rightarrow D \rbrace\)
  3. 右侧有 redundant
    • \(F = \lbrace A \rightarrow B,\ B \rightarrow C,\ A \rightarrow CD \rbrace\)，\(F = \lbrace A \rightarrow B,\ B \rightarrow C,\ A \rightarrow D \rbrace\)

3.5.1 Extraneous Attributes

1.左侧冗余属性

在函数依赖 \(\alpha \rightarrow \beta\) 中，若属性 \(A \in \alpha\) 满足：移除 A 后，新的函数依赖 \((\alpha - A) \rightarrow \beta\) 仍然可以由原函数依赖集 F 逻辑推导得出，则称 A 是冗余的

例如：\(F = \lbrace A \rightarrow C,\ AB \rightarrow C \rbrace\)，B 是冗余属性，\(F_C = \lbrace A \rightarrow C \rbrace\)

  1. 从函数依赖的左侧 \(\alpha\) 中移除待测试属性 A，得到 \(\alpha' = \alpha - A\)
  2. 计算 \(\alpha'\) 的属性闭包 \((\alpha')^+\)
  3. 如果 \(\beta \sube (\alpha')^+\)，说明不需要 A 也能推导出 \(\beta\)，因此 A 是冗余的

例如：\(F = \lbrace AB \rightarrow C,\ A \rightarrow B \rbrace\)，测试 \(AB \rightarrow C\) 中的 B 是否冗余。计算 \((AB - B)^+ = A^+ = \lbrace A,\ B \rbrace\)，所以 B 不是冗余的（不能只通过 A 得到 C）

2.右侧冗余属性

在函数依赖 \(\alpha \rightarrow \beta\) 中，若属性 \(A \in \beta\) 满足：移除 A 后，新的函数依赖 \(\alpha \rightarrow (\beta - A)\) 仍然可以由原函数依赖集 F 逻辑推导得出，则称 A 是冗余的

例如：\(F = \lbrace A \rightarrow C,\ AB \rightarrow CD \rbrace\)，C 是冗余的，\(F_c = \lbrace A \rightarrow C,\ AB \rightarrow D \rbrace\)

  1. 从函数依赖的右侧 \(\beta\) 中移除待测试属性 A，得到 \(\beta' = \beta - A\)
  2. 构造新的函数依赖集 \(F' = (F - \lbrace \alpha \rightarrow \beta \rbrace) \cup \lbrace \alpha \rightarrow \beta' \rbrace\)
  3. 计算 \(\alpha\) 在 \(F'\) 下的属性闭包 \((\alpha)^+\)
  4. 如果 \(A \in (\alpha)^+\)，说明 A 可以通过其他依赖推出，因此 A 在 \(\beta\) 中是冗余的

例子

\(R = (A, B, C)\)
\(F = \lbrace A \rightarrow BC, B \rightarrow C, A \rightarrow B, AB \rightarrow C \rbrace\)

  1. \(F' = \lbrace A \rightarrow BC, B \rightarrow C, AB \rightarrow C \rbrace\)
  2. \(F' = \lbrace A \rightarrow BC, B \rightarrow C \rbrace\)
  3. \(F_c = \lbrace A \rightarrow B, B \rightarrow C \rbrace\)

4 Decomposition

  1. 属性完备性：原始模式的所有属性必须出现在分解后的子模式中
  2. lossless-join decomposition：分解后的关系通过自然连接能完全恢复原始数据
    • 公共属性集必须是 R₁ 或 R₂ 的超键
  3. dependency preserving（依赖保持）：所有原始函数依赖都能通过子关系的依赖集推导出来
  4. no redundancy：分解后的子关系应达到 BCNF 或 3NF
    • BCNF：每个决定因素都是超键
    • 3NF：允许存在主属性对键的传递依赖

例子

\(R = (A,B,C)\)
\(F = \lbrace A \rightarrow B, B \rightarrow C \rbrace\)

方法 1 正确

\(R_1 = (A,B)\)
\(R_2 = (B,C)\)

  1. lossless-join decomposition：公共属性集为 B，是 \(R_2\) 的超键
  2. dependency preserving：\(F_1 = \lbrace A \rightarrow B \rbrace,\ F_2 = \lbrace B \rightarrow C \rbrace\)，\((F_1 \cup F_2)^+ = F^+\)

方法 2 错误

\(R_1 = (A,B)\)
\(R_2 = (A,C)\)

  1. lossless-join decomposition：公共属性集为 A，是 \(R_1\) 的超键
  2. dependency preserving：\(F_1 = \lbrace A \rightarrow B \rbrace,\ F_2 = \lbrace A \rightarrow C \rbrace\)，\((F_1 \cup F_2)^+ \not= F^+\)

5 Boyce-Codd Normal Form

对于函数依赖集 F⁺ 中的每一个非平凡函数依赖 α → β，必须满足以下两条之一：

  1. 该依赖是平凡的：即 β 完全包含于 α 中（β ⊆ α）
  2. α 是关系 R 的超键：即 α 能函数决定 R 中的所有属性（R ⊆ α⁺）

例子

\(R = (A, B, C)\)
\(F = \lbrace A \rightarrow B, B \rightarrow C \rbrace\)
\(Key = \lbrace A \rbrace\)

R 不满足 BCNF，因为函数依赖 \(B \rightarrow C\) 中，B 不是一个 key

方法：

  1. 列出所有非平凡函数依赖
  2. 检查每个依赖的左侧 α：
    1. 计算 α 的属性闭包 α⁺
    2. 验证是否 α⁺ = R（即 α 是超键）
  3. 若存在违反 BCNF 的依赖：
    1. 需要将关系模式分解为多个符合 BCNF 的子模式

只需要检查给定函数依赖集 F 中的依赖是否违反 BCNF，而不需要检查 F⁺ 中的所有依赖

BCNF decomposition 方法
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
result = {R};
done = false;
compute F+;
while (!done) {
    if (there is a schema Ri in result that is not in BCNF) {
        let α → β be a nontrivial functional dependency that holds on Ri
        such that α → Ri is not in F+, and α ∩ β = ∅;
        result = (result - Ri) ∪ (α, β) ∪ (Ri - β);
        // (α, β) 就是 R1
        // (Ri - β) 就是 R2
    } else {
        done = true;
    }
}
Img 7

但是我们不能永远同时满足这三个目标：

  1. lossless join
  2. BCNF
  3. dependency preservation

6 Third Normal Form

设计动机：

  1. BCNF 的局限性：当将关系分解为 BCNF 时，某些原始函数依赖可能无法在任何一个子关系中完整表达
  2. 解决方案：定义一个较弱范式，称为第三范式（3NF）
    1. 允许存在一定冗余（会带来相关问题）
    2. 保持依赖：所有原始函数依赖都能在分解后的子关系中体现
    3. 无损连接：确保数据完整性不被破坏

对于函数依赖闭包 F⁺ 中的每一个函数依赖 α → β，至少满足以下条件之一：

  1. 平凡依赖：β 完全包含于 α 中（β ⊆ α）
  2. 超键决定：α 是关系 R 的超键（R ⊆ α⁺）
  3. 主属性包含：β - α 中的每个属性都包含在 R 的某个候选键中

主属性（Prime Attribute）：指包含在任何一个候选键中的属性。示例：在 R(A, B, C) 中，若候选键为 {A, B} 和 {A, C}，则 A、B、C 都是主属性

所有 BCNF 都满足 3NF

Img 8

6.1 Redundancy of 3NF

Img 9

可能需要使用 null 值

3NF decomposition 方法：

  1. 为每个导致违反 3NF 的函数依赖创建新关系
  2. 保留原始候选键
3NF decomposition 方法
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
let Fc be a canonical cover of F;
i = 0;
for (each functional dependency α → β in Fc) {
    if (none of the schemas Rj, 1 ≤ j ≤ i contains α, β) {
        i = i + 1;
        Ri = (α, β);
    }
}
if (none of the schemas Rj, 1 ≤ j ≤ i contains a candidate key for R) {
    i = i + 1;
    Ri = any candidate key for R;
}
return (R1, R2, ..., Ri);

例子

考虑一个 学生选课系统 的关系模式：

选课记录(学号, 学生姓名, 课程号, 课程名称, 成绩, 系别, 系主任)

函数依赖集 F 为：

  1. {学号} → {学生姓名, 系别}
  2. {系别} → {系主任}
  3. {课程号} → {课程名称}
  4. {学号, 课程号} → {成绩}

步骤 1：确定候选键

  • 找出所有属性闭包： - {学号,课程号}⁺ = {学号,课程号,学生姓名,系别,系主任,课程名称,成绩} = 全部属性
  • 唯一候选键：{学号,课程号}

步骤 2：检查 3NF 条件

对于每个函数依赖：

  1. {学号} → {学生姓名, 系别}： - 学号不是超键 - {学生姓名,系别}包含非主属性（不在任何候选键中）→ 违反 3NF
  2. {系别} → {系主任}： - 系别不是超键 - 系主任是非主属性 → 违反 3NF
  3. {课程号} → {课程名称}： - 课程号不是超键 - 课程名称是非主属性 → 违反 3NF
  4. {学号, 课程号} → {成绩}： - {学号, 课程号}是超键 → 符合 3NF

步骤 3：进行 3NF 分解

  1. 处理{学号} → {学生姓名, 系别}： - 创建：学生(学号, 学生姓名, 系别)
  2. 处理{系别} → {系主任}： - 创建：系别(系别, 系主任)
  3. 处理{课程号} → {课程名称}： - 创建：课程(课程号, 课程名称)
  4. 保留原始候选键： - 创建：选课(学号, 课程号, 成绩)

最终分解结果

学生(学号, 学生姓名, 系别)
系别(系别, 系主任)
课程(课程号, 课程名称)
选课(学号, 课程号, 成绩)

比较 BCNF 和 3NF

特性 BCNF 3NF
冗余 完全消除 部分允许
dependency preserve 不保证 保证
lossless join 保证 保证
Img 10
Img 11
Img 12
Img 13

6.2 Design Goals

关系数据库的设计目标是：

  1. BCNF
  2. lossless-join
  3. dependency preservation

如果无法实现上述目标，我们接受以下情况之一：

  1. 缺乏 dependency preservation
  2. 使用 3NF（存在一定的冗余）

SQL 实现限制：

  1. SQL 语言本身只能直接定义超键（superkey）约束，无法直接声明一般的函数依赖
  2. 虽然可以通过断言（assertions）实现函数依赖检查，但运行时验证代价很高
  3. 特别指出：即使设计是依赖保持的，对于左端不是键的函数依赖，SQL 也无法高效验证

6.3 Materialized View

物化视图

当分解后的关系模式无法保持原始的函数依赖（FDs）时，利用物化视图（Materialized View）来间接维护这些依赖

  1. 创建物化视图，通过连接分解后的表并投影 αβ 来重建原始依赖关系
  2. 在物化视图上声明 α 为候选键，利用数据库系统的键约束机制间接强制执行 α → β

优势：

  1. 自动化维护：现代数据库（如Oracle、PostgreSQL）支持物化视图的自动更新，无需手动编码
  2. 高效检查：数据库优化候选键检查（如索引），比直接验证函数依赖更高效

缺点：

  1. 存储与计算成本：物化视图占用额外存储空间，且每次基表更新时需同步更新视图（可能影响性能）
  2. 兼容性限制：部分数据库不支持对物化视图添加键约束（如 MySQL 的物化视图功能有限）

7 Multivalued Dependencies

BCNF 的局限性：即使数据库模式满足 BCNF，仍可能存在数据冗余问题，此时需要引入多值依赖的概念进一步规范化

案例说明

关系模式 classes(course, teacher, book) 中：

  1. 每门课程（course）对应多个教师（teacher），构成 1 对多关系
  2. 每门课程也对应多本必备教材（book），构成另一个 1 对多关系
  3. 关键点：教师集合和教材集合是相互独立的（即教师的选择不影响教材的配置）

该案例中存在隐式的多值依赖：

  1. course ↠ teacher（课程决定教师集合）
  2. course ↠ book（课程决定教材集合）

这种依赖关系导致数据冗余：若课程 C 有 m 位教师和 n 本教材，则需要在表中存储 m×n 条记录（每位教师与每本教材的组合）

Img 14

还可能存在 insertion anomalies：如果 Sara 是一个教 database 的新老师，那么有两个 tuples 需要被插入 (database, Sara, DB Concepts) 和 (database, Sara, DB system (Ullman))

上述案例的解决方法是：

Img 15

7.1 Definition

设 R 是一个关系模式，\(\alpha \sube R\) 且 \(\beta \sube R\)，若存在任意合法关系 \(r(R)\) 中，对于所有满足 \(t_1[\alpha] = t_2[\alpha]\) 的元组对 \(t_1\) 和 \(t_2\)，都存在元组 \(t_3\) 和 \(t_4\) 使得以下条件成立，则称多值依赖：

\[ \alpha \rightarrow \rightarrow \beta \]

在 R 上成立：

\[ t_1[\alpha] = t_2[\alpha] = t_3[\alpha] = t_4[\alpha]\\ t_3[\beta] = t_1[\beta],\ t_4[\beta] = t_2[\beta]\\ t_3[R - \alpha - \beta] = t_2[R - \alpha - \beta]\\ t_4[R - \alpha - \beta] = t_1[R - \alpha - \beta] \]
  • 数据独立性：多值依赖 α →→ β 表示属性集 β 的值由 α 独立决定，且与剩余属性 z 无关
  • 元组交换性：若存在元组 \((a, b_1, z_2)\) 和 \((a, b_2, z_1)\)，则必须存在 \((a, b_1, z_1)\) 和 \((a, b_2, z_2)\)，体现 \(b\) 和 \(z\) 的自由组合
Img 16

7.2 Theory of MVDs

  1. 每个 functional dependency 都是一个 multivalued dependency
  2. D 的闭包 \(D^+\) 包含所有能从给定依赖集 D 推导出的函数依赖和多值依赖（推导规则见 Appendix C）

8 Fourth Normal Form

4NF 是比 BCNF 更高级别的范式，专门处理多值依赖(MVD)问题

对于 D⁺ 中的每一个多值依赖 α →→ β，至少满足以下条件之一：

  1. α → β 是平凡的（即 β ⊆ α 或 α ∪ β = R）
  2. α 是模式 R 的超键

如果一个关系满足 4NF，那么它一定满足 BCNF

8.1 Decomposition

关系分解后，每个子关系模式 Rᵢ 必须独立满足 4NF

dependency restriction \(D_i\) 的构成：

  1. 函数依赖部分：只保留那些属性完全存在于 Rᵢ 中的函数依赖
  2. 多值依赖部分：通过投影操作转换原始多值依赖
    1. 形式：α → (β ∩ Rᵢ)
    2. 条件：决定因素 α 必须完全包含在 Rᵢ 中 (α ⊆ Rᵢ)
    3. 操作：将原多值依赖的 β 集合与 Rᵢ 的属性集取交集

例子

原始关系：

  1. R(A,B,C,D)
  2. 存在多值依赖：A →→ BC
  3. 函数依赖：A → D

分解方案：

  1. R₁(A,B,C)
  2. R₂(A,D)

依赖限制：

  1. 对于 R₁(A,B,C)：
    1. 函数依赖：无（因为A → D不包含在R₁中）
    2. 多值依赖：A →→ BC（因为A ⊆ R₁且BC ∩ R₁ = BC）
  2. 对于 R₂(A,D)：
    1. 函数依赖：A → D
    2. 多值依赖：无（因为BC ∩ R₂ = ∅）
4NF decomposition 方法
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
result = {R};
done = false;
compute D+;
let Di denote the restriction of D+ to Ri
while (!done) {
    if (there is a schema Ri in result that is not in 4NF) {
        let α →→ β be a nontrivial multivalued dependency that holds on Ri such that α → Ri is not in Di, and α ∩ β = ∅;
        result = (result - Ri) ∪ (α, β) ∪ (Ri - β);
        // (α, β) 就是 R1
        // (Ri - β) 就是 R2
    } else {
        done = true;
    }
}

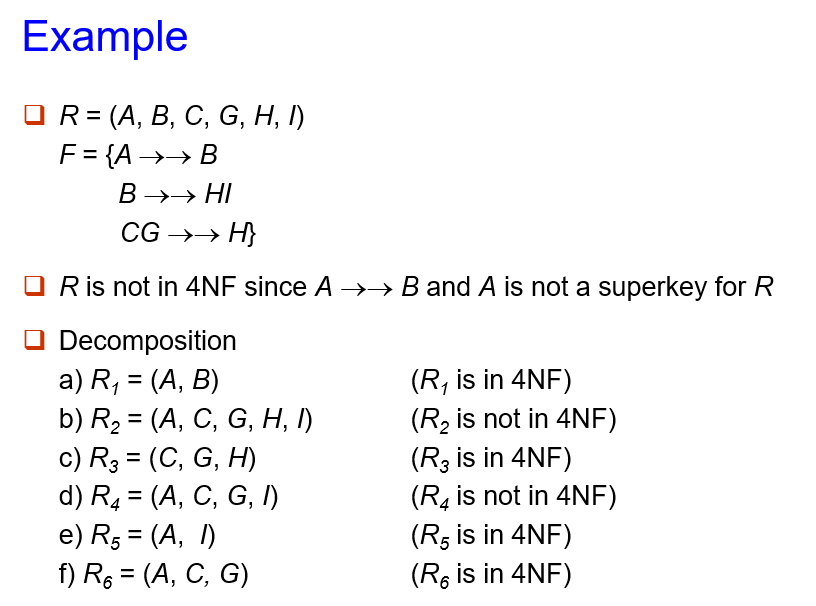

Img 17

8.2 Further Normal Forms

  1. 5NF/PJNF：
    1. 基于连接依赖（Join Dependency）的概念
    2. 连接依赖是指一个关系可以无损地分解为多个子关系，并能通过自然连接完全恢复
    3. 比 4NF 更严格，处理更复杂的依赖关系
  2. DKNF（域-键范式）：
    1. 目前理论中最严格的范式
    2. 要求所有约束都必须表示为域约束或键约束的形式
    3. 是理想化的范式，实践中难以达到

实际应用限制：

  1. 这些高阶范式缺乏实用的推理规则系统
  2. 在数据库设计中很少被明确使用
  3. 更多具有理论意义而非实践价值

Homework

课本 7.1

Suppose that we decompose the schema R = (A, B, C, D, E) into

(A, B, C)
(A, D, E)

Show that this decomposition is a lossless decomposition if the following set F of functional dependencies holds:

A → BC
CD → E
B → D
E → A

答案

设 \(R_1 = (A,B,C), R_2 = (A,D,E)\)，\(R_1\) 和 \(R_2\) 的公共属性集为 \(A\)，因为存在 functional dependency \(A \rightarrow BC\)，所以 \(A\) 是 \(R_1\) 的 super key，则说明这个分解是 lossless decomposition

课本 7.13

Show that the decomposition in Exercise 7.1 is not a dependency-preserving decomposition.

答案

\(R_1\) 上的 functional dependency \(F_1 = \lbrace A \rightarrow B, A \rightarrow C \rbrace\)，\(R_2\) 上的 functional dependency \(F_2 = \lbrace A \rightarrow D, A \rightarrow E, E \rightarrow A \rbrace\)

课本 7.21

Give a lossless decomposition into BCNF of schema R of Exercise 7.1.

答案

\(R = (A,B,C,D,E)\)

\(R\) 的 super key 是 \(A\) 和 \(E\)

  1. \(B \rightarrow D\)：不满足 BCNF
  2. \(R_1 = (B, D)\)
  3. \(R_2 = (A, B, C, E)\)
  4. \(A \rightarrow BC\)：在 \(R_2\) 中不满足 BCNF
  5. \(R_{21} = (A,B,C)\)
  6. \(R_{22} = (A,E)\)

因此，最终的分解结果为

  1. \(R_1 = (B, D)\)
  2. \(R_{21} = (A,B,C)\)
  3. \(R_{22} = (A,E)\)
课本 7.22

Give a lossless, dependency-preserving decomposition into 3NF of schema R of Exercise 7.1.

答案

\(R = (A,B,C,D,E)\)

\(R\) 的 super key 是 \(A\) 和 \(E\)

  1. \(B \rightarrow D\)：不满足 3NF
  2. \(R_1 = (B, D)\)
  3. \(R_2 = (A, B, C, E)\)
  4. \(CD \Rrightarrow E\)：无法在 \(R_1, R_2\) 中体现
  5. \(R_3 = (C,D,E)\)

因此，最终的分解结果为

  1. \(R_1 = (B, D)\)
  2. \(R_2 = (A, B, C, E)\)
  3. \(R_3 = (C,D,E)\)
课本 7.29

Show that the following decomposition of the schema R of Exercise 7.1 is not a lossless decomposition:

(A, B, C)
(C, D, E)

Hint: Give an example of a relation r(R) such that \(Π_{A, B, C} (r) ⋈ Π_{C, D, E}(r) ≠ r\)

答案

设 \(R_1 = (A,B,C), R_2 = (C,D,E)\)。\(R_1\) 和 \(R_2\) 的公共属性集为 \(C\)，C 不是 \(R_1\) 的 super key，也不是 \(R_2\) 的 super key。例如

A B C D E
a1 b1 c1 d1 e1
a2 b1 c1 d2 e1
A B C
a1 b1 c1
a2 b1 c1
C D E
c1 d1 e1
c1 d2 e1

如果两个子表做自然连接，会得到 4 个 tuple，但是原表只有 2 个。所以该分解不是 lossless decomposition

评论区

欢迎在评论区指出文档错误，为文档提供宝贵意见，或写下你的疑问
