3 Arithmetic for Computers¶
说明
- 部分内容由 AI 翻译课本原文，可能存在错误
- 本文档仅涉及部分内容，仅可用于复习重点知识
- 部分课本练习题答案可能存在错误，欢迎在评论区指出，也可以写下你的疑问
3.2 Addition and Subtraction¶
无符号减法¶
\(M - N\)
- M大于等于N（没产生借位）：正常输出
- M小于N（产生借位）：取补码，再加负号
利用补码的无符号减法¶
\(M - N\)
转化为 M + N的补码
- M大于等于N（产生进位）：去除进位即为答案
- M小于N（没产生进位）：取补码，再加负号
sign-magnitude 计算¶
\(M +/- N\) 无论加减法都适用
3 个符号：M的符号，N的符号，运算符号（+为0，-为1）
- 如果 3 个符号异或为0：
- 数值部分相加即可
- 检查是否有溢出（是否产生进位）
- 结果符号与M的符号相同
- 如果 3 个符号异或为1：
- 数值部分相减（第 1 个减第 2 个）
- 检查是否产生borrow位：
- 若没有：即为结果，符号与M的符号相同
- 若有：结果取补码，符号与M的符号相反
- 不可能产生溢出
2's complement 计算¶
- 加法：
- 正常算，抛弃产生的进位
- 如果 2 个运算数的符号相同且结果的符号也相同，说明没产生溢出
- 如果 2 个运算数的符号相同且结果的符号不相同，说明产生了溢出
- 如果 2 个运算数的符号不同，不可能产生溢出
- 减法：取第 2 个数的补码，第 1 个数加第 2 个数的补码转换为加法
同学们可以自己取一些值把 4 种运算都算一下，体会一下运算过程，比如 4 bit 下 \(6 + 4, -6 + 4, -6 - 4, -6 - (-4)\) 等等
例题 课本 3.5 - sign-magnitude
What is 4365 − 3412 when these values represent signed 12-bit octal numbers stored in sign-magnitude format? The result should be written in octal. Show your work.
答案
\((4365)_8 = (100\_011\_110\_101)_2\)
以 \(100\_011\_110\_101\) 的形式存在计算机中，实际上计算机认为它是 \((-245)_{10}\)
\((3412)_8 = (011\_100\_001\_010)_2\)
以 \(011\_100\_001\_010\) 的形式存在计算机中，实际上计算机认为它是 \((1802)_{10}\)
3 个符号异或为 0 \((\verb!1 ^ 0 ^ 1 = 0!)\)，数值部分相加
没有产生进位，符号与第一个运算数的符号相同，即 \((111\_111\_111\_111)_2 = (7777)_8\)
以 \(111\_111\_111\_111\) 的形式给出结果，实际上计算机认为它是 \((-2047)_{10} = (-3777)_8\)，所以计算机认为的运算是 \(-245 - 1802 = -2047\)
课本 3.7 - sign-magnitude
Assume 185 and 122 are signed 8-bit decimal integers stored in sign-magnitude format. Calculate 185 + 122. Is there overflow, underflow, or neither?
答案
\((185)_{10} = (1011\_1001)_2\)
以 \(1011\_1001\) 的形式存在计算机中，实际上计算机认为它是 \((-57)_{10}\)
\((122)_{10} = (0111\_1010)_2\)
以 \(0111\_1010\) 的形式存在计算机中，实际上计算机认为它是 \((122)_{10}\)
3 个符号异或为 1 \((\verb!1 ^ 0 ^ 0 = 1!)\)，数值部分相减
产生了借位，结果取补码，符号与第一个运算数的符号相反，即\((0100\_0001)_2 = (65)_{10}\)，Neither
实际上计算机认为的运算是 \(-57 + 122 = 65\)
课本 3.9 - 2's complement
Assume 151 and 214 are signed 8-bit decimal integers stored in two’s complement format. Calculate 151 + 214 using saturating arithmetic. The result should be written in decimal. Show your work.
答案
\((151)_{10} = (1001\_0111)_2\)
以 \(1011\_1001\) 的形式存在计算机中，实际上计算机认为它是 \((-105)_{10}\)
\((214)_{10} = (1101\_0110)_2\)
以 \(1101\_0110\) 的形式存在计算机中，实际上计算机认为它是 \((-42)_{10}\)
加法正常算
抛弃产生的进位，结果为 \(0110\_1101\)，符号与原运算数符号不同，产生了 overflow。因为 2's complement 8 bit 最小的负数是 \((1000\_0000)_2 = (-128)_{10}\)，所以答案为 \(-128\)
实际上因为产生了进位，正确的结果应为 \((1\_0110\_1101)_2 = (-147)_{10}\)，实际上计算机认为的运算是 \(-105 - 42 = -147\)
课本 3.10 - 2's complement
Assume 151 and 214 are signed 8-bit decimal integers stored in two’s complement format. Calculate 151 − 214 using saturating arithmetic. The result should be written in decimal. Show your work.
答案
\((151)_{10} = (1001\_0111)_2\)
以 \(1011\_1001\) 的形式存在计算机中，实际上计算机认为它是 \((-105)_{10}\)
\((214)_{10} = (1101\_0110)_2\)
以 \(1101\_0110\) 的形式存在计算机中，实际上计算机认为它是 \((-42)_{10}\)
减法，第 1 个运算数加上第 2 个运算数的补码 \(0010\_1010\)
结果为 \((1100\_0001)_2 = (-63)_{10}\)
实际上计算机认为的运算是 \(-105 - (-42) = -63\)
课本 3.11 - 无符号数
Assume 151 and 214 are unsigned 8-bit integers. Calculate 151+ 214 using saturating arithmetic. The result should be written in decimal. Show your work.
答案
步骤与上面类似，而且这个是无符号数加法，最简单的一种。步骤省略
\(151 + 214 = 365\)，但是 8 bit 无符号数最大为 255，所以最后结果是 255
3.3 乘法¶
Multiplication
第一个操作数称为 被乘数（multiplicand），第二个操作数称为 乘数（multiplier），最终的结果称为 积（product）
3.3.1 顺序的乘法算法和硬件¶

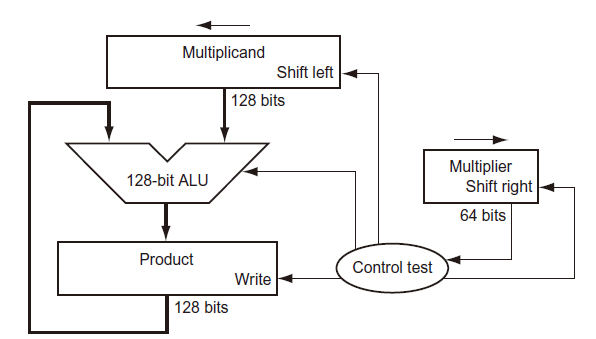

V1¶
64-bit 乘法器 V1：
- 被乘数放在 multiplicand 寄存器的低 64 位中，乘数放在 multiplier 寄存器中，积放在 product 寄存器中且被初始化为 0
- 检测 multiplier 的最低有效位
- 若为 0：跳转到第 3 步
- 若为 1：multiplicand 与 product 进行加法运算，并将结果存储到 product 寄存器中
- 将 multiplicand 寄存器中的值左移一位
- 将 multiplier 寄存器中的值右移一位
- 若已重复操作了 64 次，结束；否则回到第 2 步

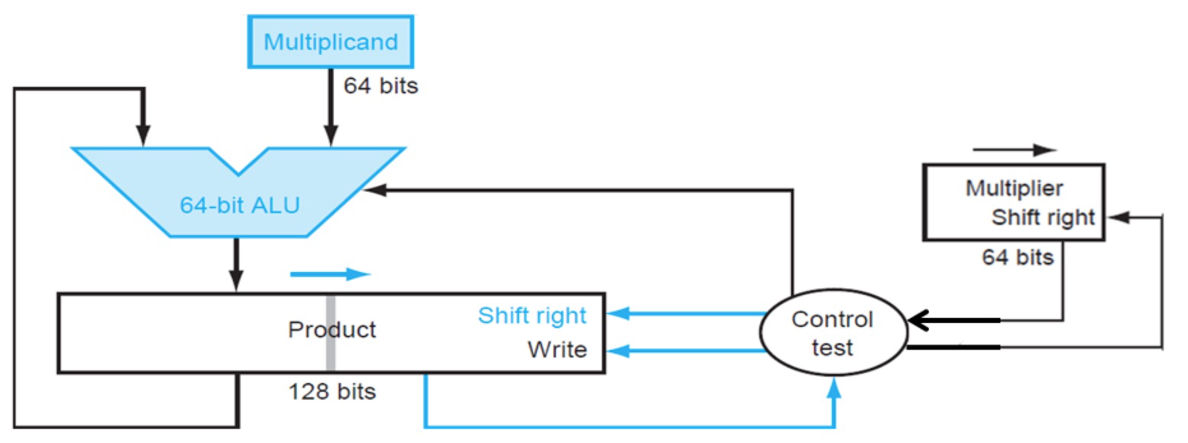

V2¶
64-bit 乘法器 V2：
- 被乘数放在 multiplicand 寄存器中，乘数放在 multiplier 寄存器中，积放在 product 寄存器的高 64 位中且被初始化为 0
- 检测 multiplier 的最低有效位
- 若为 0：跳转到第 3 步
- 若为 1： multiplicand 与 product 寄存器的高 64 位进行加法运算，并将结果存储到 product 寄存器的高 64 位中
- 将 product 寄存器的值右移一位
- 将 multiplier 寄存器的值右移一位
- 若已重复操作了 64 次，结束；否则回到第 2 步

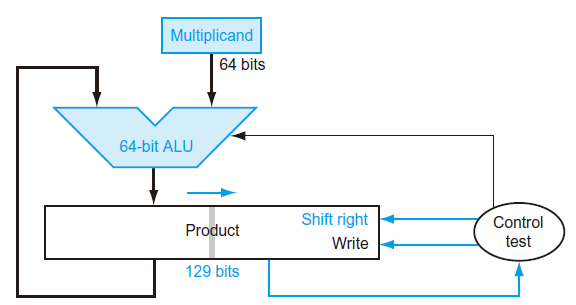

V3¶
64-bit 乘法器 V3：
- 被乘数放在 multiplicand 寄存器中，乘数放在 product 寄存器的低 64 位中，其余为初始化为 0
- 检测 product 寄存器的最低有效位
- 若为 0：跳转到第 3 步
- 若为 1：multiplicand 与 product 寄存器的高 65 位（加法运算时，product 的最高有效位当作 \(C_{in}\)）进行加法运算，并将结果存储到 product 寄存器的高 65 位中（product 的最高有效位存放加法结果的 \(C_{out}\)）
- 将 product 寄存器的值右移一位
- 若已重复操作了 64 次，结束；否则回到第 2 步
3.3.2 有符号乘法¶
最简单的方法是首先将被乘数和乘数转化为正数，并记住原来的符号位。接下来按无符号乘法来算，并根据两个操作数的符号来调整结果
3.3.3 更快速的乘法¶

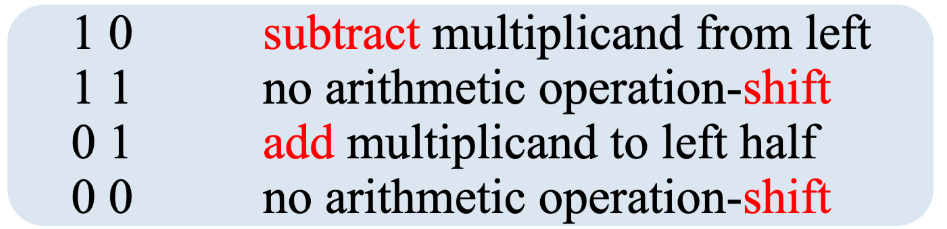

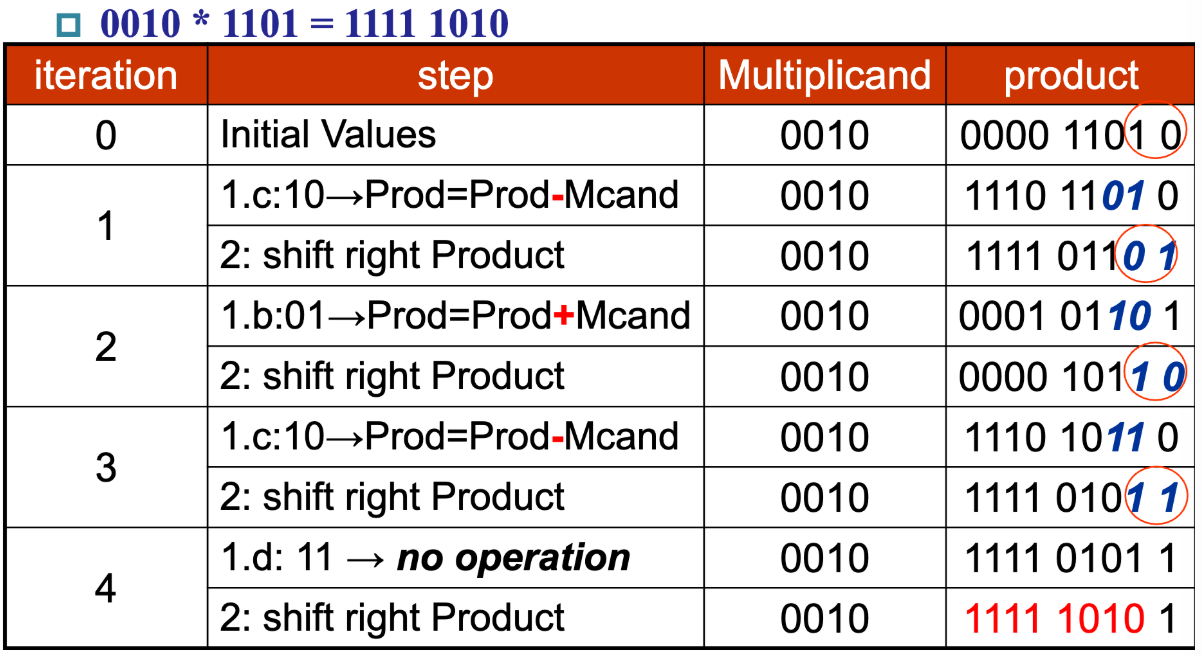

Booth's Algorithm
3.4 除法¶
Division
除法中的两个操作数分别称为 被除数（dividend），除数（divisor），结果称为 商（quotient）和 余数（remainder）
3.4.1 除法算法及其硬件结构¶

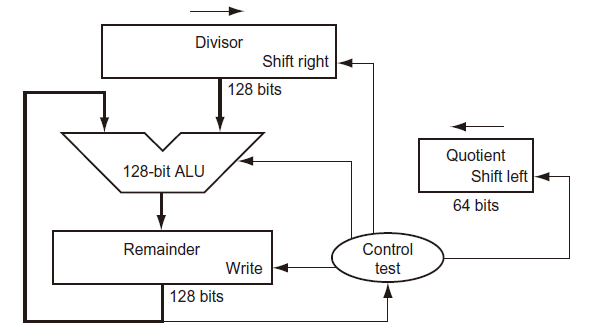

V1¶
64-bit 除法器 V1：
- 被除数存放在 remainder 寄存器中，除数存放在 divisor 寄存器的高 64 位，商存放在 quotient 寄存器中
- 用 remainder 寄存器中的值减去 divisor 寄存器中的值，将结果放入 remainder 寄存器中
- 检测 remainder 寄存器
- 若为正数：将 quotient 寄存器中的值左移一位，并将最低有效位置为 1
- 若为负数：
- 撤销第 2 步操作，即将 remainder 寄存器中的值与 divisor 寄存器中的值相加，将结果存入 remainder 寄存器
- 将 quotient 寄存器中的值左移一位，并将最低有效位置为 0
- 将 divisor 寄存器中的值右移一位
- 若已重复了 65 次，结束；否则返回第 2 步
V2¶
64-bit 除法器 V2：
- 被除数存放在 remainder 寄存器低 128 位中，最高有效位初始化为 0（多出来的这一位是为了保证做 ALU 运算时，进位和借位不丢失），除数存放在 divisor 寄存器中
- 将 remainder 寄存器中的值左移一位
- 用 remainder 寄存器高 65 位减去 divisor 寄存器中的值，将结果放入 remainder 寄存器高 65 位
- 检测 remainder 寄存器
- 若为正数：将 remainder 寄存器中的值左移一位，并将最低有效位置为 1
- 若为负数：
- 撤销第 2 步操作，即将 remainder 寄存器高 65 位与 divisor 寄存器中的值相加，将结果存入 remainder 寄存器高 65 位
- 将 remainder 寄存器中的值左移一位，并将最低有效位置为 0
- 若已重复了 64 次，跳转至第 6 步；否则返回第 3 步
- 将 remainder 寄存器高 65 位的值右移一位。此时 remainder 寄存器 [127:64] 位为余数，低 64 位为商
除数为 0
divisor 为 0 时，硬件无法检测，需要软件进行检测
3.4.2 有符号除法¶
同有符号乘法一样，首先记住转化被除数和除数为正数，并记住原来的符号。但在最后根据符号处理结果的时候要遵循以下规则：
两操作数符号相反时商为负，并使余数的符号和被除数相同
- \((+7) \div (-2) = -3 ······ +1\)
- \((-7) \div (+2) = -3 ······ -1\)
- \((-7) \div (-2) = +3 ······ -1\)
3.5 Floating Point¶
表示¶

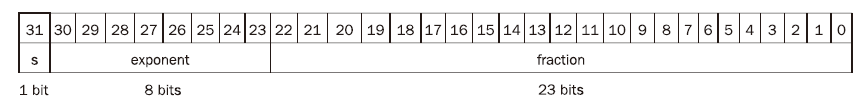

single precision¶
IEEE 754 单精度浮点
符号位 S：0 为正数，1 为负数
指数位 E：实际指数 \(e = E - 127\)
bias 偏阶
这种计数法称为带偏阶的计数法 \(biased\ notation\)，需要从带偏阶的指数中减去偏阶，才能获得真实的值
设指数位的位数用 E# 表示，则
单精度 \(bias = 2^{8 - 1} - 1 = 2 ^ 7 - 1 = 127\)
双精度 \(bias = 2^{11 - 1} - 1 = 2 ^ {10} - 1 = 1023\)
小数位 F：实际小数 \(1 + F\)
hidden 1 隐含1
IEEE 754 隐藏了规格化二进制数的前导位 1

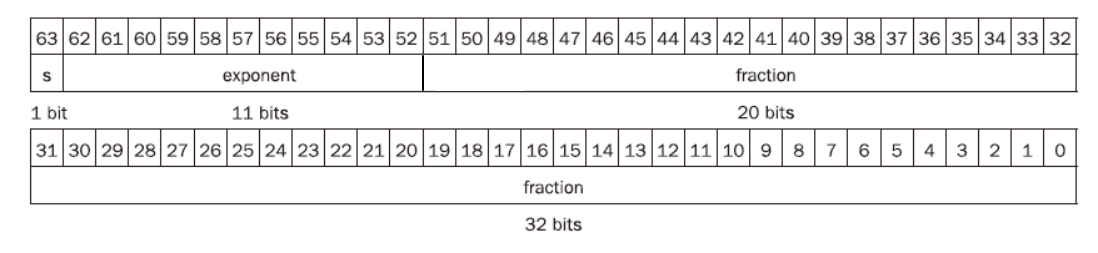

double precision¶
IEEE 754 双精度浮点
课本原图有误，本文档已修正
符号位 S：0 为正数，1 为负数
指数位 E：实际指数 \(e = E - 1023\)
小数位 F：实际小数 \(f = 1 + F\)
二进制无限小数取近似
single precision：
尾数共 23 位
1. 24 位为 0 时，舍去 23 位后面的数字
2. 24 位为 1 且 23 位后面不是 1000... 时，23 位加 1 且舍去 23 位后面的数字
3. 当 23 位后面是 1000... 时，若 23 位是 1，则 23 位加 1 并舍去 23 位后面的数字；若 23 位是 0，则舍去 23 位后面的数字
| 23 | 24 | 23 位后面 | 结果 |
|---|---|---|---|
| 0 | 0 | 舍去 | |
| 1 | 0 | 舍去 | |
| 0 | 1 | = 1000... | 舍去 |
| ≠ 1000... | 23 位加 1 且舍去 23 位后面的数字 | ||
| 1 | 1 | 23 位加 1 且舍去 23 位后面的数字 |
例题见下文
double precision：
尾数共 52 位
1. 53 位为 0 时，舍去 52 位后面的数字
2. 53 位为 1 且 52 位后面不是 1000... 时，52 位加 1 且舍去 52 位之后的数字
3. 当 52 位后面是 1000... 时，若 52 位是 1，则 52 位加 1 并舍去 52 位后面的数字；若 52 位是 0，则舍去 52 位后面的数字
| 52 | 53 | 52 位后面 | 结果 |
|---|---|---|---|
| 0 | 0 | 舍去 | |
| 1 | 0 | 舍去 | |
| 0 | 1 | = 1000... | 舍去 |
| ≠ 1000... | 52 位加 1 且舍去 52 位后面的数字 | ||
| 1 | 1 | 52 位加 1 且舍去 52 位后面的数字 |
例题 课本 3.22 - 16 进制转浮点数
What decimal number does the bit pattern 0 × 0C000000 represent if it is a floating point number? Use the IEEE 754 standard.
答案
\(0x0c000000 = 0\ 0001\ 1000\ 0000 ···\)
\(E = 0001\ 1000 = 24\)
\(e = E - 127 = -103\)
结果为 \(1.0 \times 2^{-103}\)
课本 3.23 - 10 进制转 single 浮点数
Write down the binary representation of the decimal number 63.25 assuming the IEEE 754 single precision format.
答案
\(S = 0\)
\(E = e + 127 = 5 + 127 = 132 = 1000\ 0100\)
\(F = 1111\ 1010\ ···\)
结果为 \(0\ 1000\ 0100\ 1111\ 1010\ ···\)
课本 3.24 - 10 进制转 double 浮点数
Write down the binary representation of the decimal number 63.25 assuming the IEEE 754 double precision format.
答案
\(S = 0\)
\(E = e + 1023 = 5 + 1023 = 1028 = 100\ 0000\ 0100\)
\(F = 1111\ 1010\ ···\)
结果为 \(0\ 100\ 0000\ 0100\ 1111\ 1010\ ···\)
0.3 转浮点数
single precision:
\(S = 0\)
\(E = e + 127 = -2 + 127 = 125 = 0111\ 1101\)
\(F = 0011\ 0011\ 0011\ 0011\ 0011\ 001\ 1\)
F 第 24 位为 1 且 23 位后面数字 \(1\ 0011\ 0011\ ···\) 不为 1000，则 23 位加 1 且舍去 23 位后面的数字，即
\(F = 0011\ 0011\ 0011\ 0011\ 0011\ 010\)
结果为 \(0\ 0111\ 1101\ 0011\ 0011\ 0011\ 0011\ 0011\ 010\)
double precision:
\(E = e + 1023 = 1021 = 011\ 1111\ 1101\)
\(F = 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0\)
F 第 53 位为 0，舍去 53 位后面的数字，即
\(F = 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\)
结果为 \(0\ 011\ 1111\ 1101\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\ 0011\)
范围和精度¶
我们不考虑 \(denormalized\ number\) （非规格化数）的存在

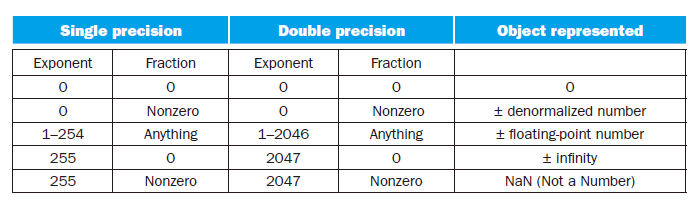

记忆
- \(0x0000\_0000 = 0x8000\_0000 = 0\)
- \(0x7F80\_0000 = +\infty\)
- \(0xFF80\_0000 = -\infty\)
- 注意 NaN 也需要记忆，考试也会考
可恶，没人告诉我呀
single precision¶
E 最低为 1（因为如果是 0 的话，由上面的表格，表示的要么是 0，要么是非规格化数），则 e 最低为 -126。F 最低为 \(0000 ···\), 因为有 hidden 1 存在，所以 f 最低为 1.0。则最小数的绝对值为 \(1.0 \times 2^{-126}\)
最小数为 \(\pm 1.0 \times 2^{-126}\)
E 最高为 254（因为如果是 255 的话，表示的要么是无穷，要么是 NaN），则 e 最高为 127。F 最高为 \(1111\ 1111\ ···\)，即 \(1 - 2 ^{-23}\)，还有 hidden 1 存在，所以 f 最高为 \(1.1111\ 1111\ ···\)， 即 \(2 - 2 ^{-23}\)。则最大数的绝对值为 \((2 - 2 ^{-23}) \times 2 ^ {127}\)
最大数为 \(\pm (2 - 2 ^{-23}) \times 2 ^ {127}\)
精度为 \(2 ^ {-23}\)
范围和精度
范围：\(\pm 1.0 \times 2^{1 - bias} \sim \pm (2 - 2^{-F\#}) \times 2^{bias}\)
精度：\(2^{-F\#}\)
double precision¶
同理：
最小数为 \(\pm 1.0 \times 2^{-1022}\)
最大数为 \(\pm (2 - 2 ^{-52}) \times 2 ^ {1023}\)
精度为 \(2 ^ {-52}\)
例题 课本 3.26 - 10 进制转浮点数
Write down the binary bit pattern to represent $−1.5625 × 10^{−1} $ assuming a format similar to that employed by the DEC PDP-8 (the leftmost 12 bits are the exponent stored as a two’s complement number, and the rightmost 24 bits are the fraction stored as a two’s complement number). No hidden 1 is used. Comment on how the range and accuracy of this 36-bit pattern compares to the single and double precision IEEE 754 standards.
答案
小数部分用 2's complement 表示，说明符号位是小数部分的第一位
\(E = -2 = 1111\ 1111\ 1110\)
\(F = -0.101 = 0.1011\ 0000 ···\)
结果为 \(1111\ 1111\ 1110\ 1011\ 0000\ ···\)
关于范围和精度，网上暂时没有找到答案，我算出来是这样的，不知道对不对
范围： \(-2^{-23} \times 2^{-2048} \sim (2 - 2^{-23}) \times 2^{2047}\)
精度：\(2^{-23}\)
课本 3.27 - 10 进制转浮点数
IEEE 754-2008 contains a half precision that is only 16 bits wide. The leftmost bit is still the sign bit, the exponent is 5 bits wide and has a bias of 15, and the mantissa is 10 bits long. A hidden 1 is assumed. Write down the bit pattern to represent −1.5625 × 10−1 assuming a version of this format, which uses an excess-16 format to store the exponent. Comment on how the range and accuracy of this 16-bit floating point format compares to the single precision IEEE 754 standard.
答案
\(E = e + bias = -3 + 15 = 12 = 01100\)
\(F = 0100\ 0000\ ···\)
结果为 \(1\ 01100\ 0100\ 0000\ ···\)
直接套用上面提到的公式：
范围：\(\pm 1.0 \times 2^{-14} \sim \pm (2 - 2^{-10}) \times 2^{15}\)
精度：\(2^{-10}\)
算数精确性¶
IEEE 754 在中间计算中，右边总是多保留 2 位，分别称为 \(guard\) （保护位）和 \(round\)（舍入位）
在这 2 位之后还有 1 位 \(sticky\ bit\)（粘贴位），当舍入位右边的数非零时将它置 1。粘贴位可以让计算机在舍入时，能够区分 \((0.50···00)_{10}\) 和 \((0.50···01)_{10}\)
总之，3 位一起决定舍入，如果 \(\lbrace guard,\ round,\ sticky\ bit \rbrace_2 > (100)_2\)，\(round\ up\)（进位）；如果 \(\lbrace guard,\ round,\ sticky\ bit \rbrace_2 < (100)_2\)，舍掉；如果 \(\lbrace guard,\ round,\ sticky\ bit \rbrace_2 = (100)_2\)，偶数不变，奇数变偶数
例题 课本 3.32 - 浮点数加法
Calculate \((3.984375 × 10^{−1} + 3.4375 × 10^{−1}) + 1.771 × 10^3\) by hand, assuming each of the values is stored in the 16-bit half precision format described in Exercise 3.27 (and also described in the text). Assume 1 guard, 1 round bit, and 1 sticky bit, and round to the nearest even. Show all the steps, and write your answer in both the 16-bit floating point format and in decimal.
答案
设这 3 个数从左到右依次为A，B，C
(A + B):
\(A + B\) 小数点左移：\(A + B = 0.00000\ 00000\ 101 \times 2 ^{10}\)
\(guard = 1, round = 0, sticky\ bit = 1\)
这里 \(sticky\ bit = 1\)，不是因为小数点左移后第 13 个小数位为 1，而是因为小数点左移后，round 位的右边是 \(1111\ 10000\)，是非零数，所以 sticky bit 置为 1
(A + B) + C:
\(101 > 100\)，进位。结果为 \(1.10111\ 01100 \times 2 ^{10} = 110\ 1110\ 1100 = 1772\)
课本 3.33 - 浮点数加法
Calculate \(3.984375 × 10^{−1} + (3.4375 × 10^{−1} + 1.771 × 10^3)\) by hand, assuming each of the values is stored in the 16-bit half precision format described in Exercise 3.27 (and also described in the text). Assume 1 guard, 1 round bit, and 1 sticky bit, and round to the nearest even. Show all the steps, and write your answer in both the 16-bit floating point format and in decimal.
答案
设这 3 个数从左到右依次为A，B，C
B 小数点左移。\(B = 0.00000\ 00000\ 011\)
\(guard = 0, round = 1, sticky = 1\)
这里 \(sticky\ bit = 1\)，是因为 round 位的右边是 \(01100\ 00000\)，是非零数，所以 sticky bit 置为 1
(B + C):
A 小数点左移。\(A = 0.00000\ 00000\ 011\)
A + (B + C):
\(011 < 100\)，不进位
结果为 \(1.10111\ 01011 \times 2 ^{10} = 110\ 1110\ 1011 = 1771\)
guard，round，sticky bit 不参与计算，计算过程中不发生变化
