Vivado¶
AI 介绍
Vivado 是由 Xilinx（现在是 AMD 的一部分，自 2022 年收购以来）开发的一种集成设计环境 (IDE)，主要用于 FPGA（现场可编程门阵列）的设计、仿真、实现和调试。它提供了一个全面的工具集，支持从概念到硬件实现的整个设计流程。Vivado 包括了几个关键组件：
- 设计输入：用户可以通过 VHDL、Verilog 或 SystemVerilog 等硬件描述语言输入设计，或者使用高层次综合(HLS)直接从 C/C++/SystemC 代码生成硬件
- 逻辑综合：将高级语言描述转换为针对特定 FPGA 架构优化的网表
- 布局布线：自动地在选定的 FPGA 芯片上放置和连接逻辑单元，以满足性能要求
- 时序分析：检查设计是否符合时钟速度和其他时序约束
- 模拟与验证：允许用户通过仿真来测试设计的功能正确性
- IP Integrator：帮助用户快速集成 IP 核心，简化复杂系统的设计过程
- 调试工具：包括在线逻辑分析仪等工具，帮助用户在实际硬件上调试设计
Vivado 提供了两种主要版本：Vivado Design Suite 和 Vivado WebPACK Edition。后者是一个免费版本，适用于部分 Xilinx 器件，非常适合教育和个人项目使用；而前者则提供了更全面的功能集，适用于商业产品开发。Vivado 在电子工程领域特别是数字电路设计中被广泛使用
1 下载¶
连接校网，打开文件资源管理器，地址栏输入 ftp://10.78.18.205/。里面有 Vivado 2020.2 软件安装等资料
2 提高综合速度¶

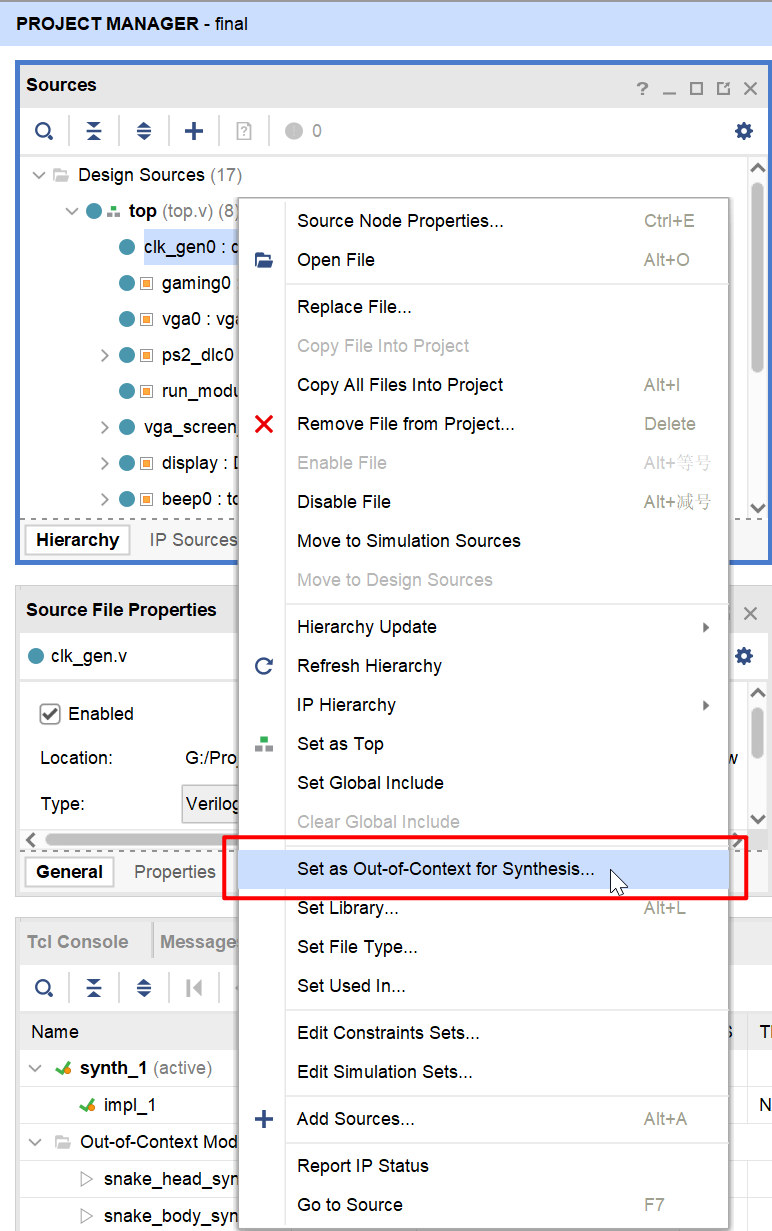

右键模块，点击 Set as Out-of-Context for Synthesis...

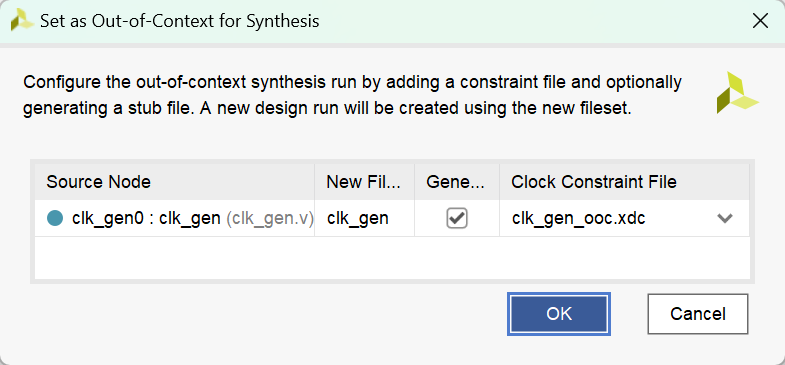

这个演示图片里 Clock Constraint File 那一栏显示的东西不用管，直接点 OK 就行
之后什么都不用动，点击 OK 即可
成功以后，模块左侧有一个小黄方块的标识。有些模块不能这样操作，可能是因为它是某些模块的顶层模块等等
这个东西的意思简单理解就是，文件综合一次之后，只要文件内部的代码不变，下一次综合时，这个文件就不用再综合一遍了，只需要和外部模块做连接就好了，提高综合速度
更详细的解释，互联网自行搜索
很容易发现，我们生成的 IP 核如果是保持默认设置的话，左边也有这个小黄方块标识，因为 IP 核本身内部的东西就不会变（在当前工程文件中，无法直接修改 IP 核内部代码）
3 关联 vscode¶

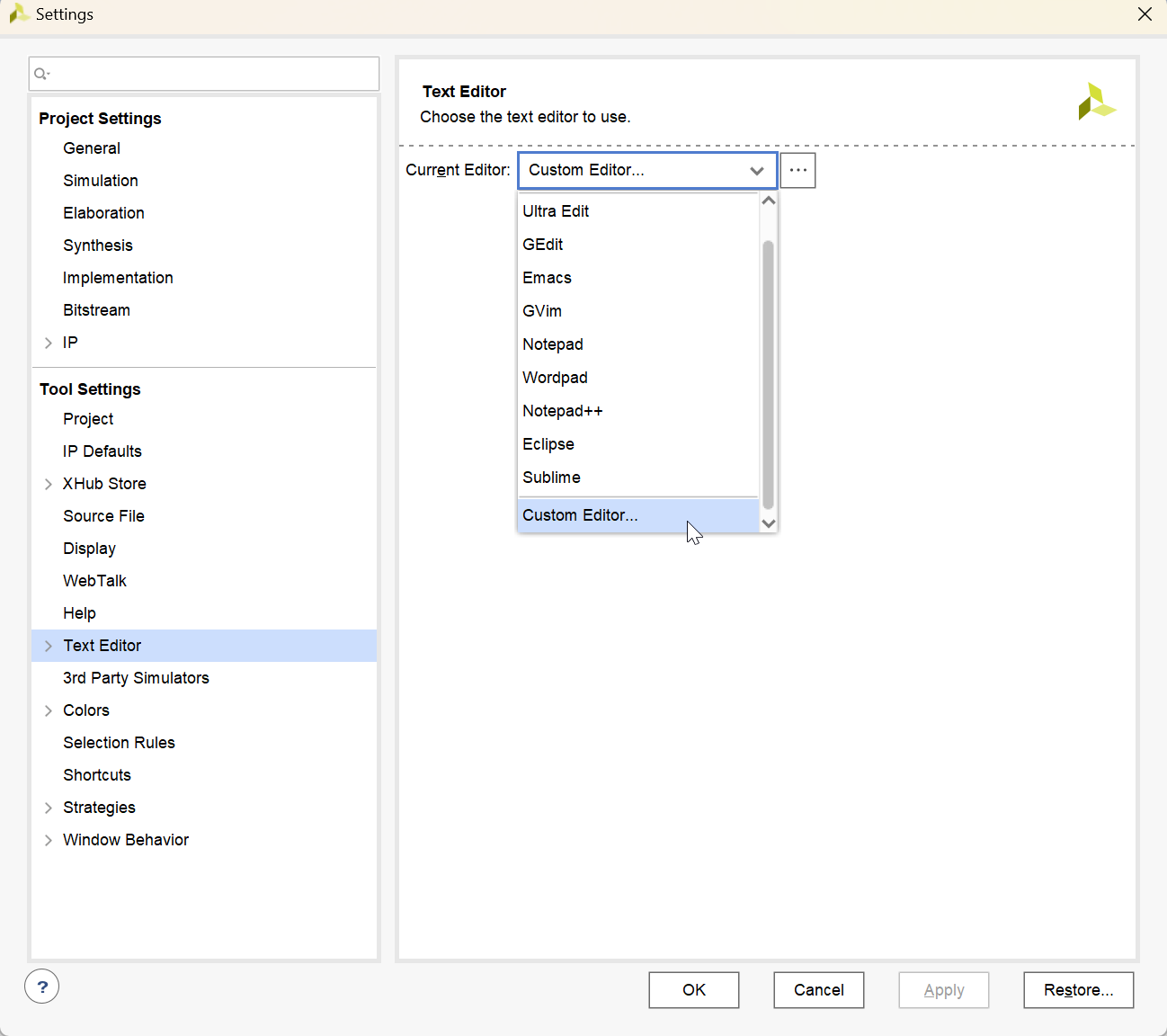

设置中选择 Text Editor -> Custom Editor

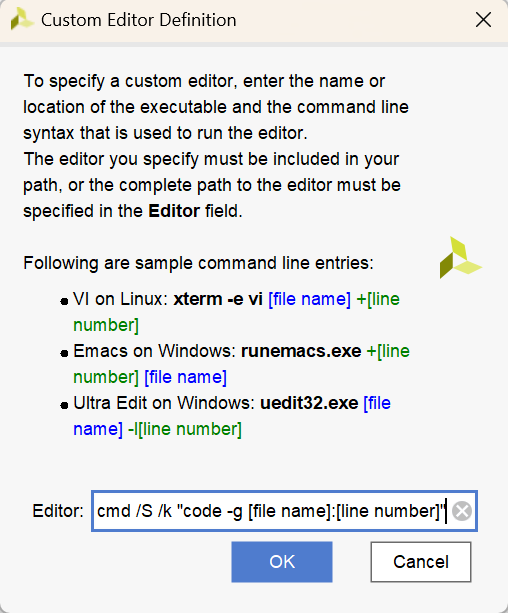

输入内容：cmd /S /k "code -g [file name]:[line number]"
之后在 Vivado 工程内双击文件，便可打开 vscode 进行编辑
文件编码格式
Vivado 2020.2 的默认文件编码格式为 Simplified Chinese (GB 2312)，使用 vscode 进行编辑时，注意保存为 GB 2312 的格式，否则文件在 Vivado 中打开，汉字会显示乱码
vscode 右下角会显示文件编码，点击后选择 Save with Encoding（通过编码保存），选择 Simplified Chinese (GB 2312) 即可以 GB 2312 的格式保存文件
选择 Reopen with Encoding（通过编码重新打开），选择 Simplified Chinese (GB 2312) 即可以 GB 2312 的格式打开文件
注意：
- Vivado 仿真之前建议将 Text Editor 切换为默认选项，否则容易报错，报错大意“其他进程正在使用 simulate”
- 若遇到此类报错，如下操作：

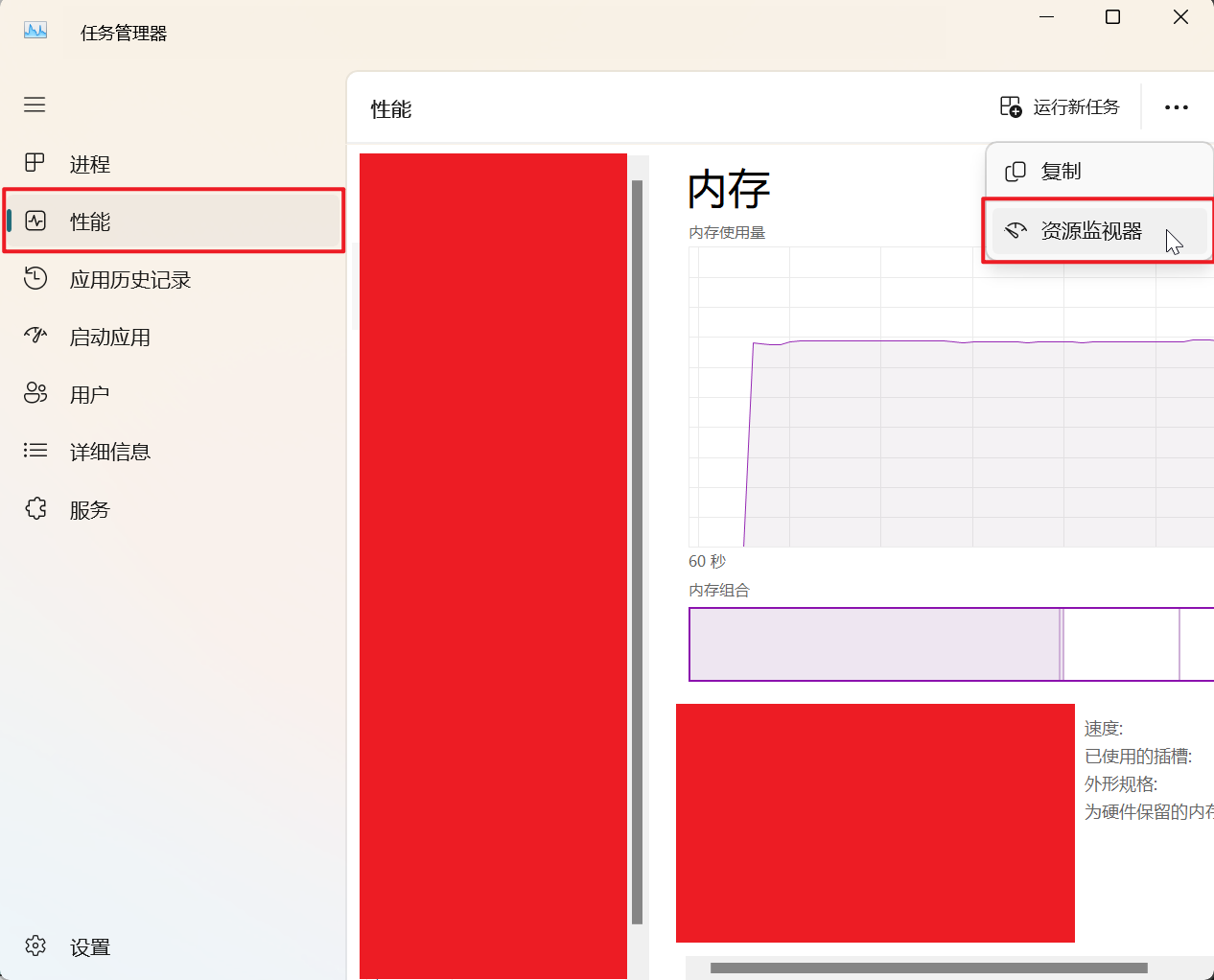

打开任务管理器 -> 资源监视器

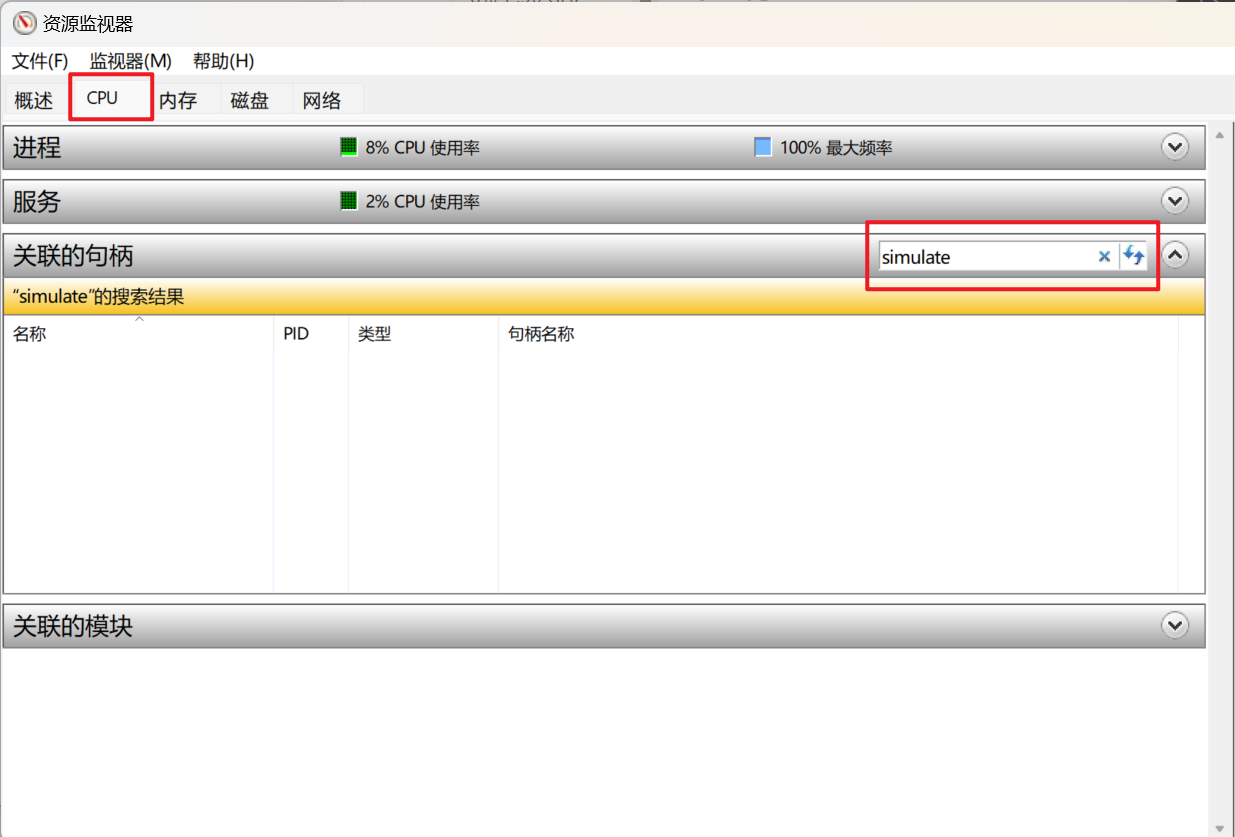

在 CPU -> 关联的句柄下，搜索 simulate，删除所有 code.exe 结果
之后重新仿真即可
